Інженерний огляд

Інженерія мобільного периметру

Анатомія комплексу швидкого розгортання “Фронтир BP-4A-3500”.

Задача, у якої немає стаціонарного рішення

Класична периметрова система починається з проєкту, продовжується земляними роботами, прокладанням кабельних трас, узгодженнями та пусконалагодженням. Загальний цикл — від кількох тижнів до кількох місяців. Для об’єкта, який існує роками, це нормальна інвестиція.

Але існує окремий клас задач, де актив дорогий, а час його перебування на місці вимірюється добами:

• техніка та майно під час навчань, маневрів, тактичних або розвідувальних місій;
• рухомий склад залізничного, авіаційного чи автомобільного транспорту на проміжних стоянках;
• тимчасові майданчики та будівлі, зайняті під конкретну операцію;
• майно і люди під час державних офіційних візитів;
• сільськогосподарська техніка, що залишається в полях на ніч.

Спільна ознака цих сценаріїв не в галузі, а в структурі ризику. Вартість активу висока, тривалість перебування коротка, капітальні роботи неможливі або економічно безглузді.

На практиці залишається два варіанти. Перший — виставити пост або організувати обхід. Другий — прийняти ризик і не робити нічого.

Обидва варіанти мають приховану ціну, яка рідко потрапляє в кошторис. Пост охорони не масштабується: одна людина фізично контролює один сектор, а вночі — сектор, обмежений освітленням або приладом спостереження. Обхід залишає вікна між циклами. Ротація на кілька діб потребує змін, транспорту, харчування та відпочинку. Реальна вартість «просто поставити людей» на майданчик 200×200 метрів на трьох добах виявляється співмірною з вартістю технічного рішення — при гіршій та нерівномірній якості контролю.

Що являє собою комплекс

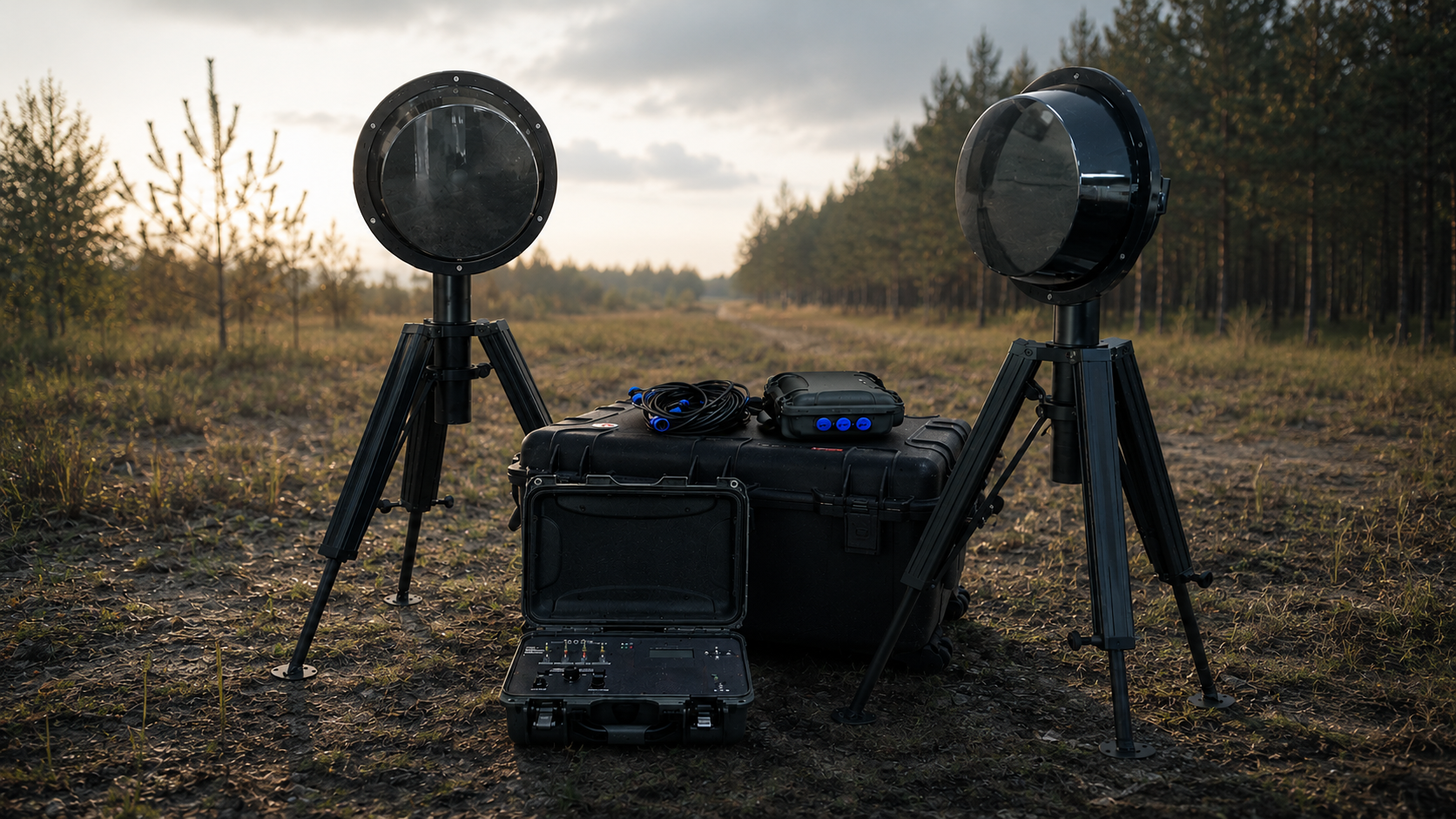

«Фронтир БП4-А3-500» — мікрохвильовий комплекс охорони периметру швидкого розгортання, розроблений українською компанією FortiSec у співпраці з італійським виробником бістатичних радарів CIAS. Сенсорна основа комплексу — мікрохвильові бар’єри CIAS ERMO 482X PRO.

Комплекс розрахований на замкнутий периметр майданчика з довжиною сторони до 200 метрів — тобто до 800 метрів рубежу і близько 4 гектарів захищеної площі.

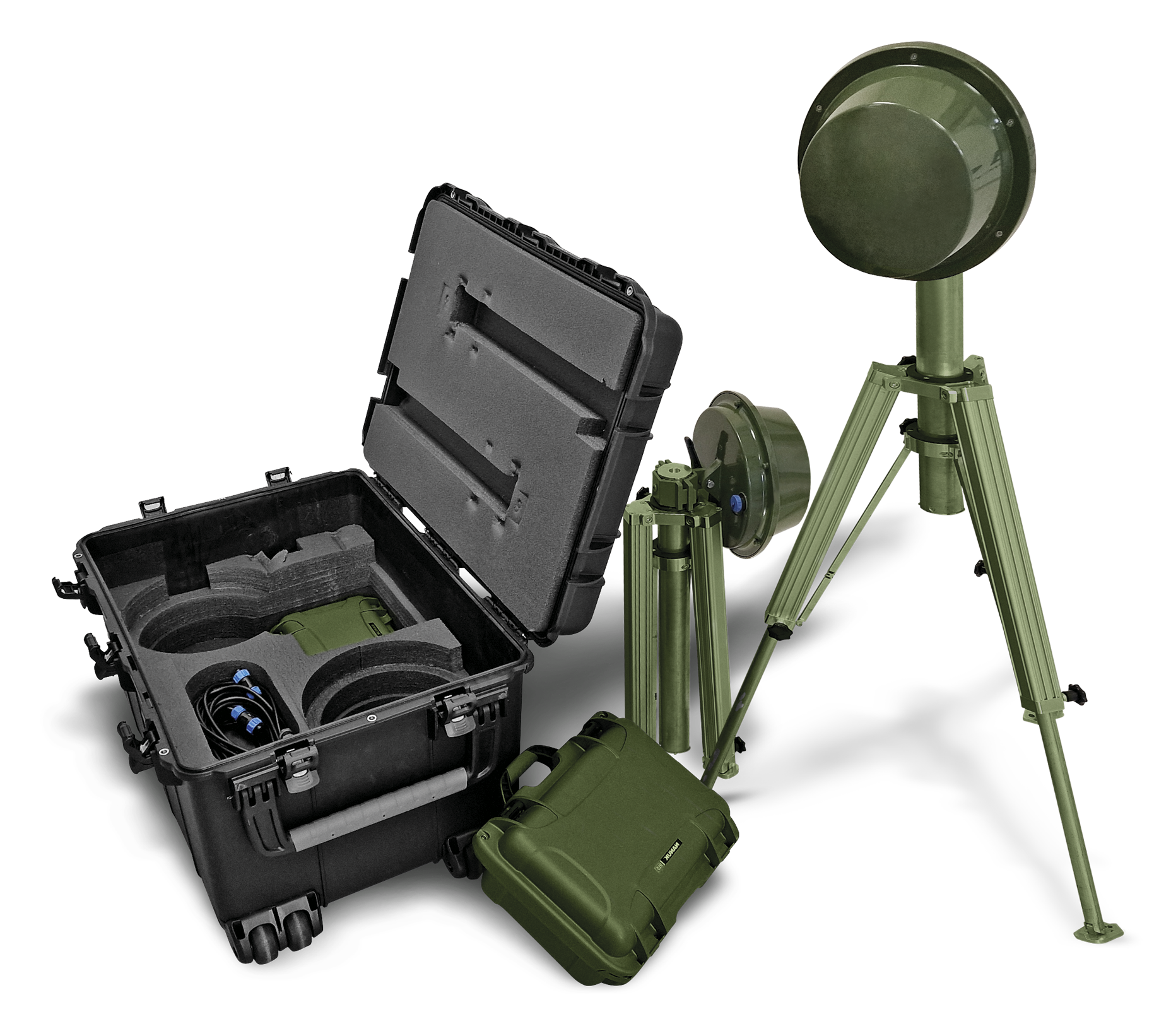

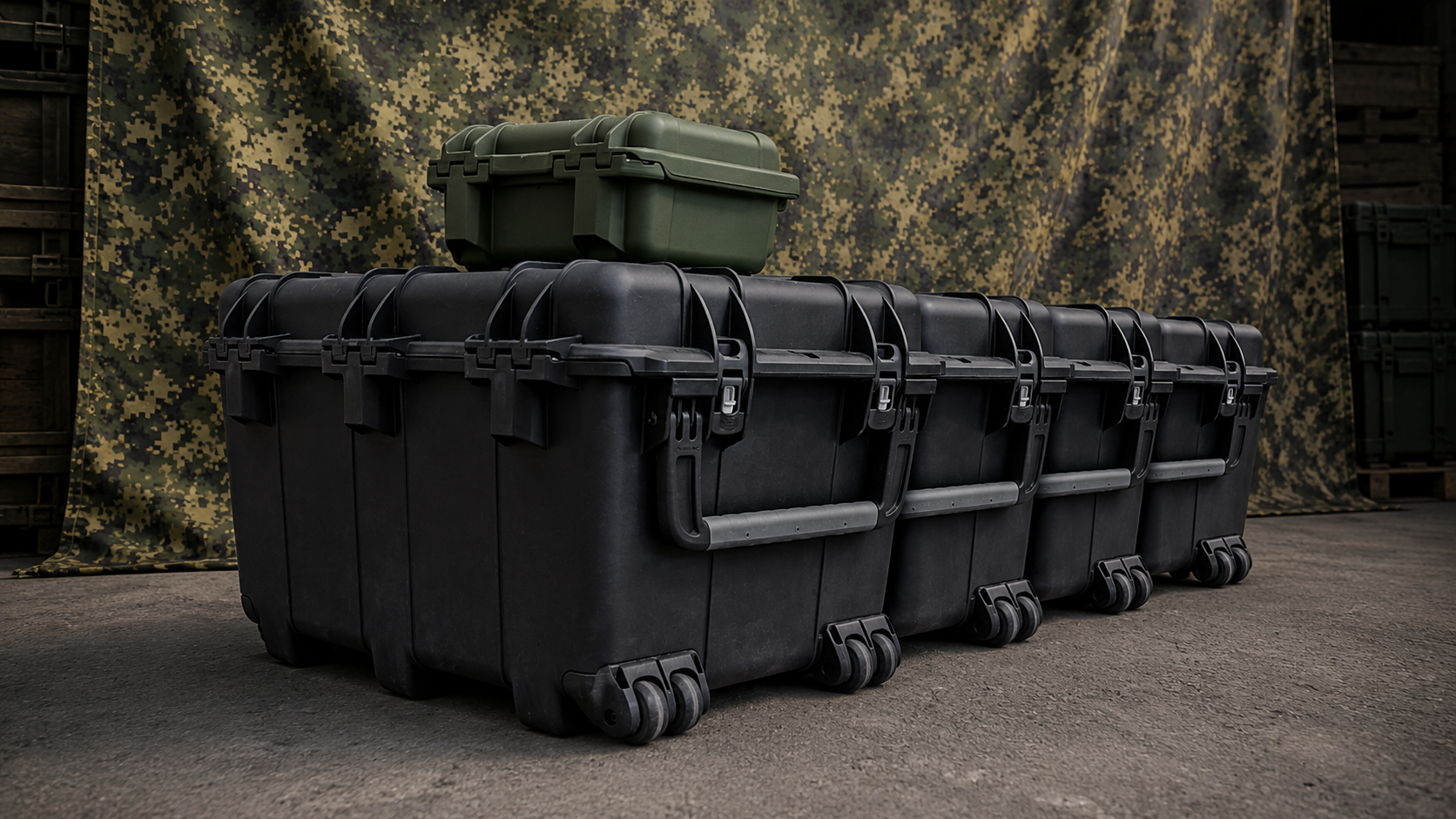

Постачається у п’яти транспортних кейсах:

• Компонент

  Транспортний кейс

  Форм-факторL, 762×533×457 мм, 42 кг

  Кількість4

  Вміст

  Пара нодів бар’єру (передавач + приймач) на штативах, кейс S із БЖ та АКБ, кабельний комплект, документація

• Компонент

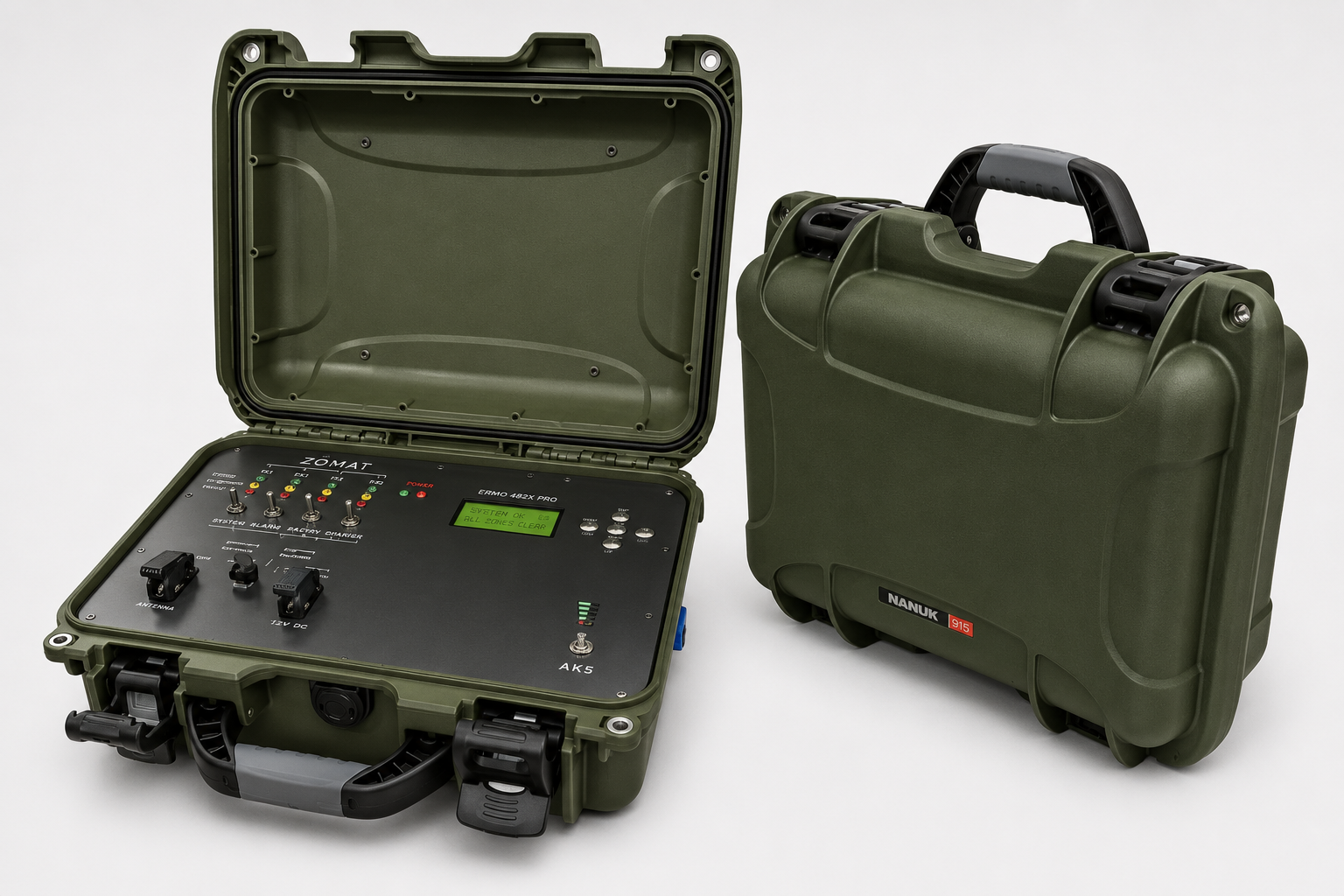

  Бездротова централь

  Форм-факторM, 391×307×173 мм, 3 кг

  Кількість1

  Вміст

  Панель управління, дисплей, світлозвукова сигналізація, радіомодуль, БЖ з АКБ

Загальна маса комплекту — 171 кг, розподілена на п’ять місць. Це не рюкзачне рішення: розгортання передбачає транспорт та розрахунок щонайменше з двох осіб. Натомість комплекс не потребує ані фундаментів, ані кабельних трас, ані підключення до зовнішньої мережі живлення.

Заявлений час розгортання — до 20 хвилин. Автономність — до 3 діб, з можливістю збільшення за окремим замовленням.

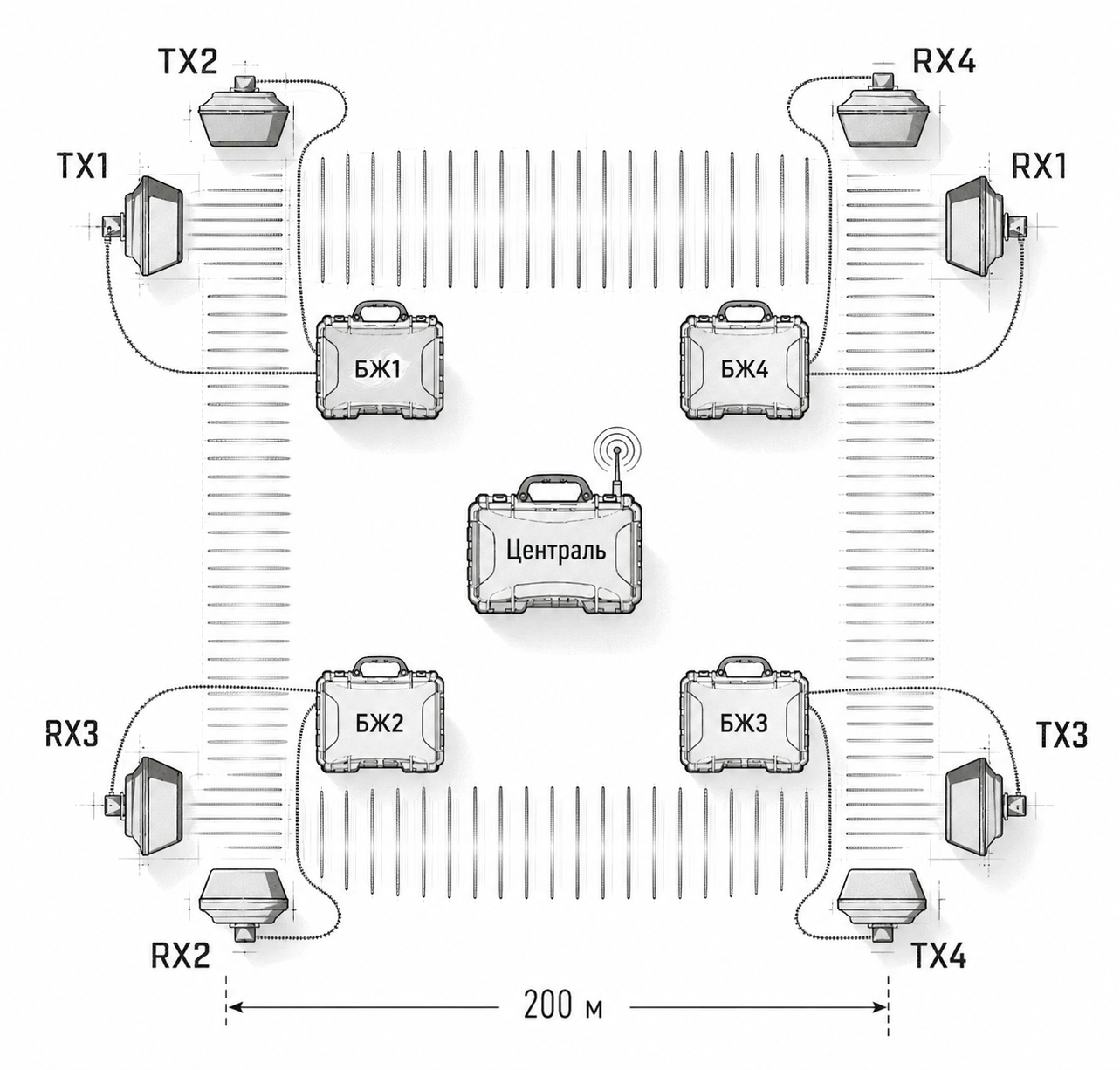

Топологія периметра: чому саме така схема

Найцікавіше інженерне рішення комплексу видно не зі списку характеристик, а зі схеми розстановки.

Чотири бістатичні бар’єри утворюють чотири зони — по одній на кожну сторону майданчика. Кожен бар’єр складається з двох рознесених нодів: передавача (TX) і приймача (RX). Живлення організовано так, що один блок живлення обслуговує пару однотипних нодів: або TX однієї секції разом із TX суміжної, або RX з RX.

Це означає, що на кожному куті периметра сходяться два ноди одного типу. Два передавачі — або два приймачі. Ніколи не змішано.

На перший погляд це питання зручності кабелювання. Але у такої розстановки є пряме функціональне обґрунтування. Бістатичний бар’єр — це передавач, який опромінює простір у напрямку приймача. Якщо на куті поставити передавач однієї секції поруч із приймачем сусідньої, передавач буде світити безпосередньо в бік чужого приймача. Наслідок — паразитний сигнал, який доводиться придушувати рознесенням по частотних каналах, зміною геометрії або зниженням чутливості.

Розстановка «однотипні ноди на куті» знімає проблему на рівні компонування, а не налаштування. Передавачі дивляться назустріч приймачам протилежних кутів, взаємне засвічування виключене конструктивно.

Побічний ефект — саме така схема робить чотири блоки живлення необхідними і достатніми: два обслуговують передавальну сторону, два — приймальну. Кількість компонентів мінімальна, і вона мінімальна не випадково.

Що саме детектує бар’єр

Мікрохвильовий бістатичний бар’єр створює між передавачем і приймачем невидиме електромагнітне поле. Це не «промінь» у побутовому сенсі — це об’ємна чутлива зона, і саме об’ємність визначає його поведінку.

Комплекс працює в X-діапазоні (9,46–10,58 ГГц) з вихідною потужністю EIRP 25–500 мВт та шістнадцятьма модуляційними каналами під мікропроцесорним контролем.

Ключова здатність, важлива для сценаріїв швидкого розгортання: бар’єр фіксує порушника, який перетинає рубіж у повний зріст, зігнувшись, поповзом або перекатом. Заявлений діапазон швидкостей цілі — від 0 до 15 м/с.

Нижня межа тут значуща. Нуль означає, що система реагує не лише на рух через зону, а й на присутність — тобто на порушника, який зайшов у поле і зупинився. Для сенсорів, побудованих на детекції зміни сигналу, це нетривіальна властивість: примітивні системи такого порушника «втрачають».

Як приймається рішення про тривогу

Внутрішній мікропроцесор бар’єру використовує алгоритми нечіткої логіки — Fuzzy Behavior Models. Замість простого порівняння сигналу з порогом система оцінює розмір цілі, форму сигналу та швидкість його зміни, після чого зіставляє отриману картину з попередньо записаними поведінковими патернами.

Логіка рішення відповідає не на питання «чи змінився сигнал», а на питання «чи схожа ця зміна на людину».

Це принципова відмінність від порогових детекторів. Порогова система, налаштована на надійне виявлення повзучого порушника, неминуче реагуватиме і на тварину, і на рослинність, і на дощ — бо всі вони так само дають перевищення порогу. Поведінковий аналіз розділяє ці випадки за характером сигналу, а не за його амплітудою.

Заявлені показники: ймовірність виявлення 0,99 і рівень хибних тривог 1 на рік. Обидві цифри в специфікації супроводжуються приміткою «з урахуванням відношення сигнал/шум» — і це формулювання варто прочитати уважно. Воно означає, що показники прив’язані до якості радіообстановки в конкретному місці установки. Це чесне застереження, а не дрібний шрифт: жоден сенсор не може гарантувати рівень хибних тривог незалежно від того, що відбувається навколо.

Самодіагностика

Крім детекції порушника, бар’єр постійно контролює власну працездатність. Динамічний аналіз абсолютних значень прийнятого сигналу, зафіксованих під час установки, дозволяє виявляти деградацію мікрохвильових компонентів та спроби маскування сенсора. Паралельно контролюються умови навколишнього середовища.

Кожна тривожна подія або значна зміна сигналу заноситься в RAM-пам’ять із міткою дати й часу. Для розбору інциденту це критично: журнал дозволяє відповісти не тільки на питання «чи було спрацювання», а й «що саме його викликало».

Виходи системи розділені на три типи: Тривога, Тампер, Відмова. Оператор бачить різницю між порушником, спробою втручання в обладнання та технічною несправністю — і реагує по-різному.

Заводське налаштування як інженерне рішення

Комплекс постачається як plug&play: параметри сенсорної підсистеми задані на заводі під конкретну конфігурацію, налаштування в полі не передбачене, навчання персоналу не потрібне.

Це варто розібрати окремо, бо тут прихований усвідомлений компроміс.

Мікрохвильовий бар’єр цього класу в стаціонарному застосуванні має розвинений набір налаштувань: пороги чутливості, робочий канал модуляції, параметри обробки сигналу. Кваліфікований інженер адаптує їх під конкретну ділянку — рельєф, рослинність, наявність металевих конструкцій поруч. Ця робота дає точніший результат, але потребує спеціаліста, програмного забезпечення та часу.

Для комплексу швидкого розгортання таке налаштування є не перевагою, а перешкодою. Розгортання виконує не проєктувальник, а той, хто фізично присутній на місці — і робить це вночі, під тиском часу, іноді в незручних умовах. Будь-яка процедура складніша за «встановити, увімкнути, перевірити» на практиці не виконується або виконується неправильно.

FortiSec обрала протилежний підхід: параметри фіксуються на заводі під конфігурацію 4×200 метрів, і комплекс постачається готовим до роботи.

Що це дає: розгортання без спеціаліста, без ноутбука, без ризику помилки налаштування. Відтворюваність результату між різними розрахунками та різними об’єктами.

Що з цього випливає: майданчик підбирається під конфігурацію комплексу, а не конфігурація під майданчик.

Це не недолік. Це вибір, який слід розуміти до закупівлі, а не після першого розгортання.

Конструктив: що саме зробило сенсор портативним

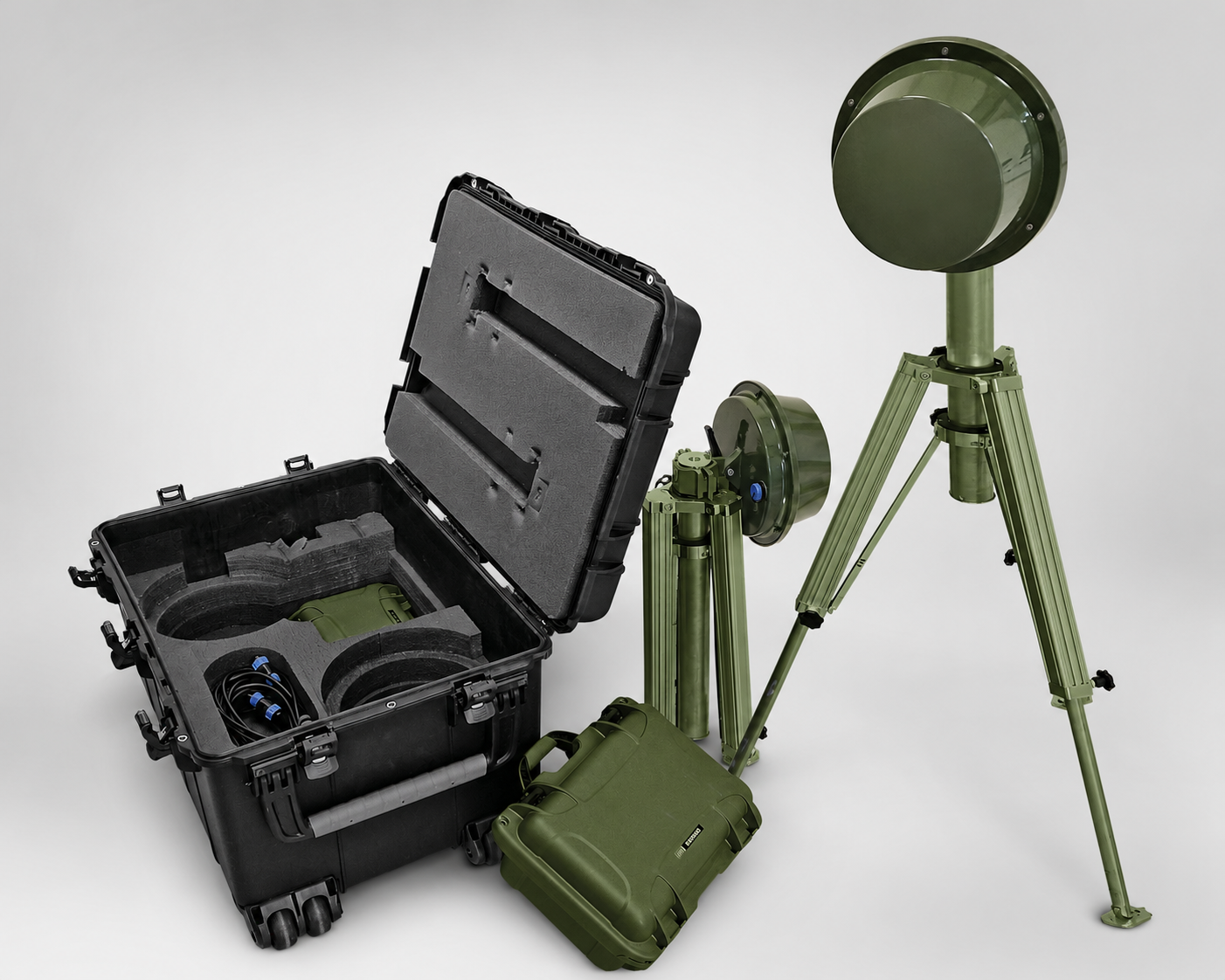

Бар’єр ERMO 482X PRO сам по собі не є мобільним пристроєм. Портативність комплексу створена набором окремих інженерних рішень, кожне з яких знімає конкретну стаціонарну залежність.

Радіоканал замість кабельної шини. Прийомо-передавачі та антени вбудовані безпосередньо в корпуси обох нодів. Це головне рішення комплексу: воно виключає прокладання лінії зв’язку між сповіщувачами та централлю — тобто саме ту роботу, яка в стаціонарній системі займає найбільше часу. Використано модеми LoRa на частоті 868 МГц, потужністю 100 мВт, з чутливістю до −144 дБм.

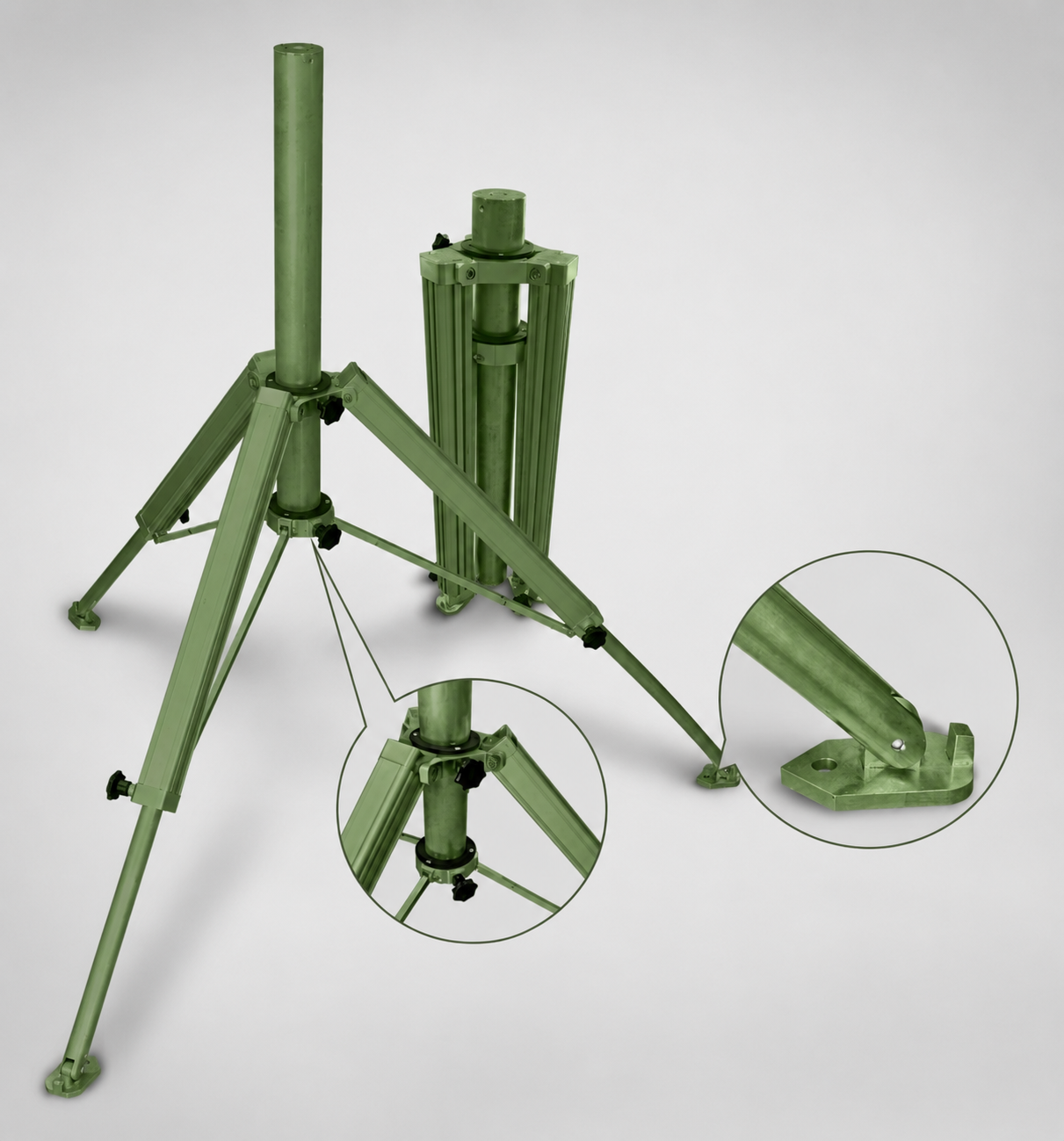

Штатив замість фундаменту. Мікрохвильові бар’єри, на відміну від низки інших периметрових технологій, не потребують точного взаємного вирівнювання нодів. Основна умова коректної роботи — надійна фіксація в точці установки. Виробник розробив спеціальний штатив з можливістю обертання й нахилу головки, регулюванням висоти та механізмом компенсації нахилу ґрунту; опорні штанги додатково фіксуються кілками. Алюмінієва конструкція важить 7 кг. Комплект — вісім штативів, по одному на кожен нод.

Відсутність вимоги точного юстування — саме те, що робить 20-хвилинне розгортання фізично можливим. Технологія, яка вимагала б зведення оптичних осей на 200 метрах, у цей норматив не вклалася б.

LiFePO₄ замість мережі. Літій-залізо-фосфатні акумулятори обрані не за ємністю, а за поведінкою. Стабільна напруга розряду незалежно від залишкової ємності означає, що сенсор працює однаково на початку і в кінці циклу. Термічна та хімічна стабільність знижує ризики при транспортуванні та зберіганні. Стабільна ємність при морозах до −30 °C — пряма вимога польового застосування в українських умовах.

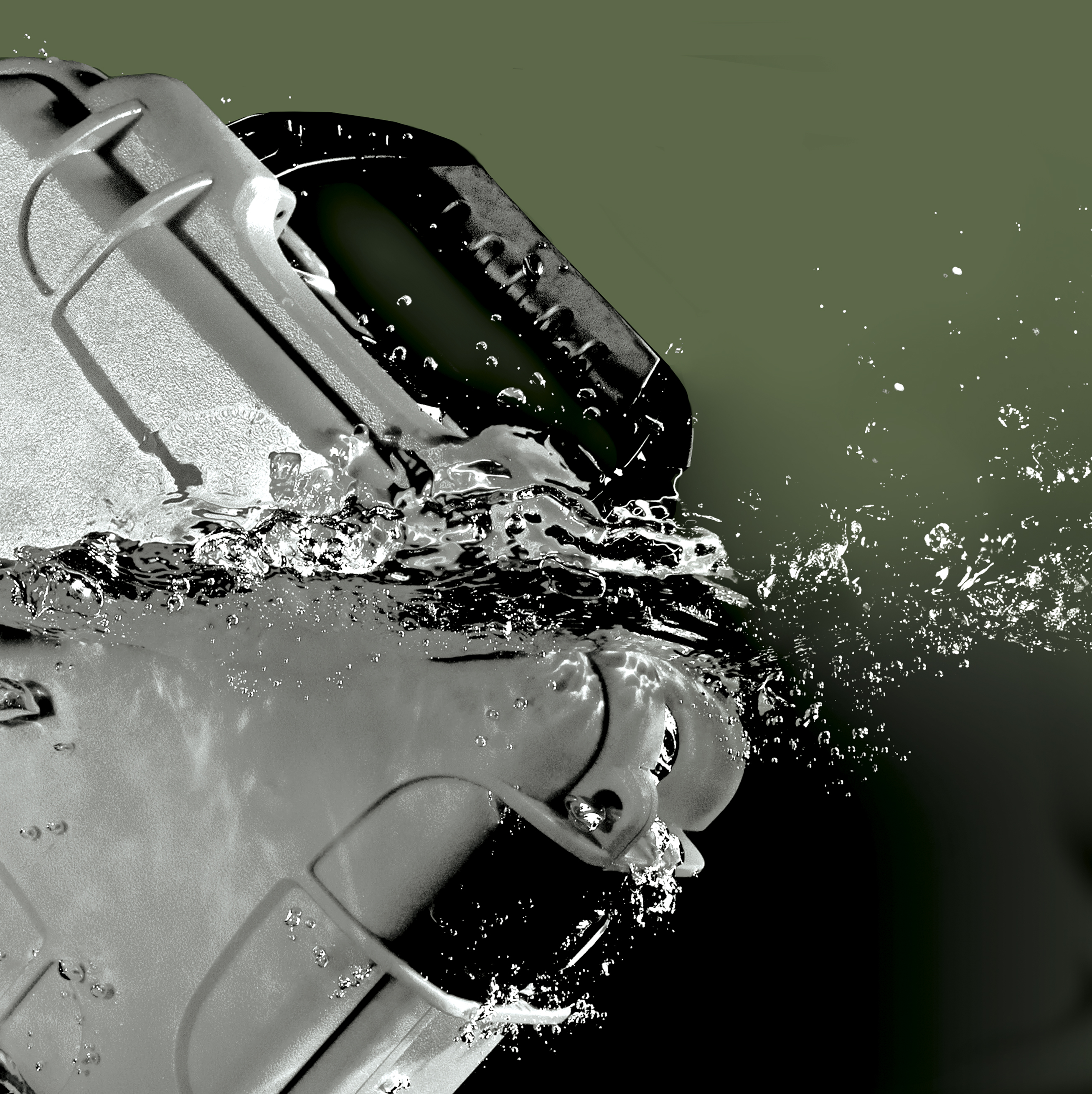

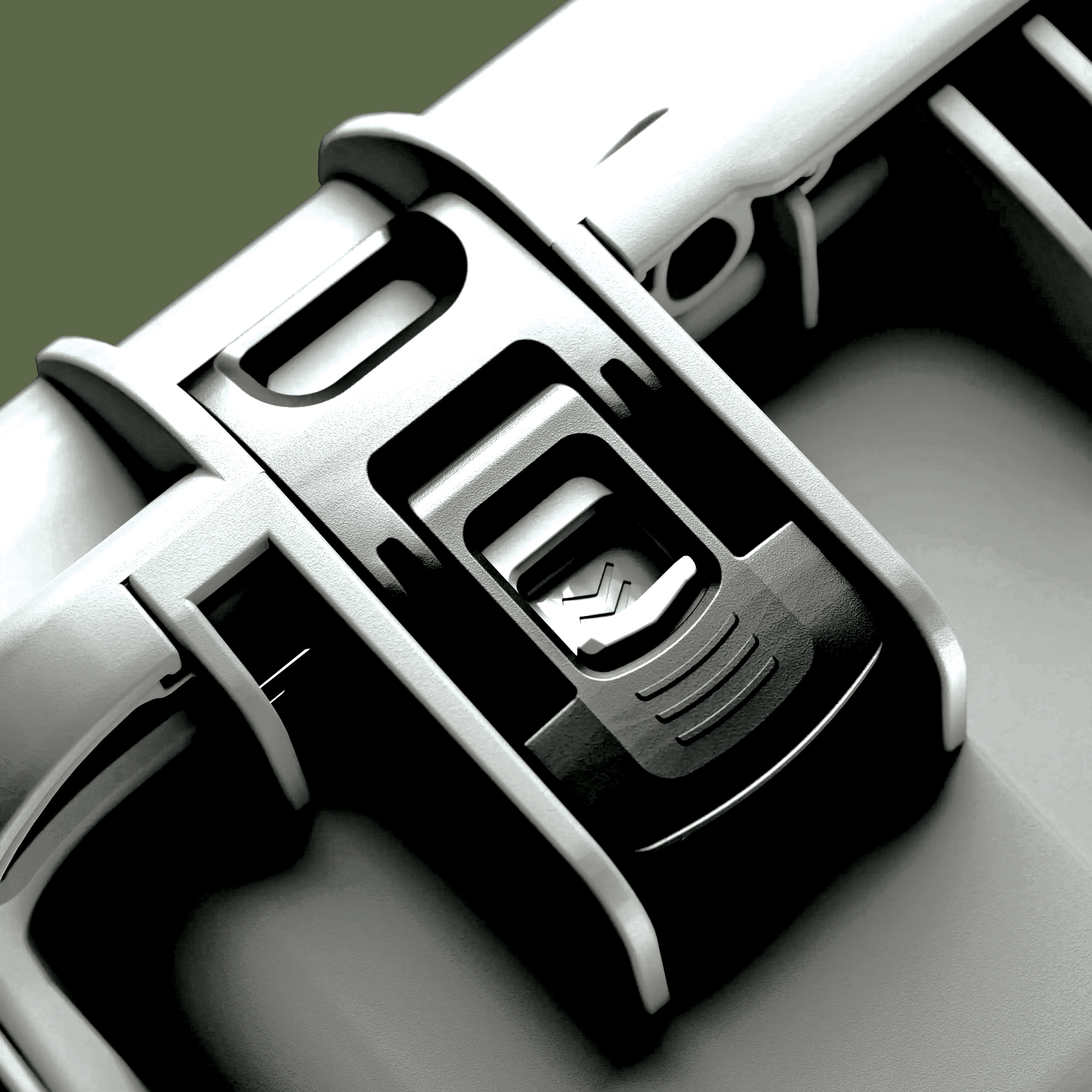

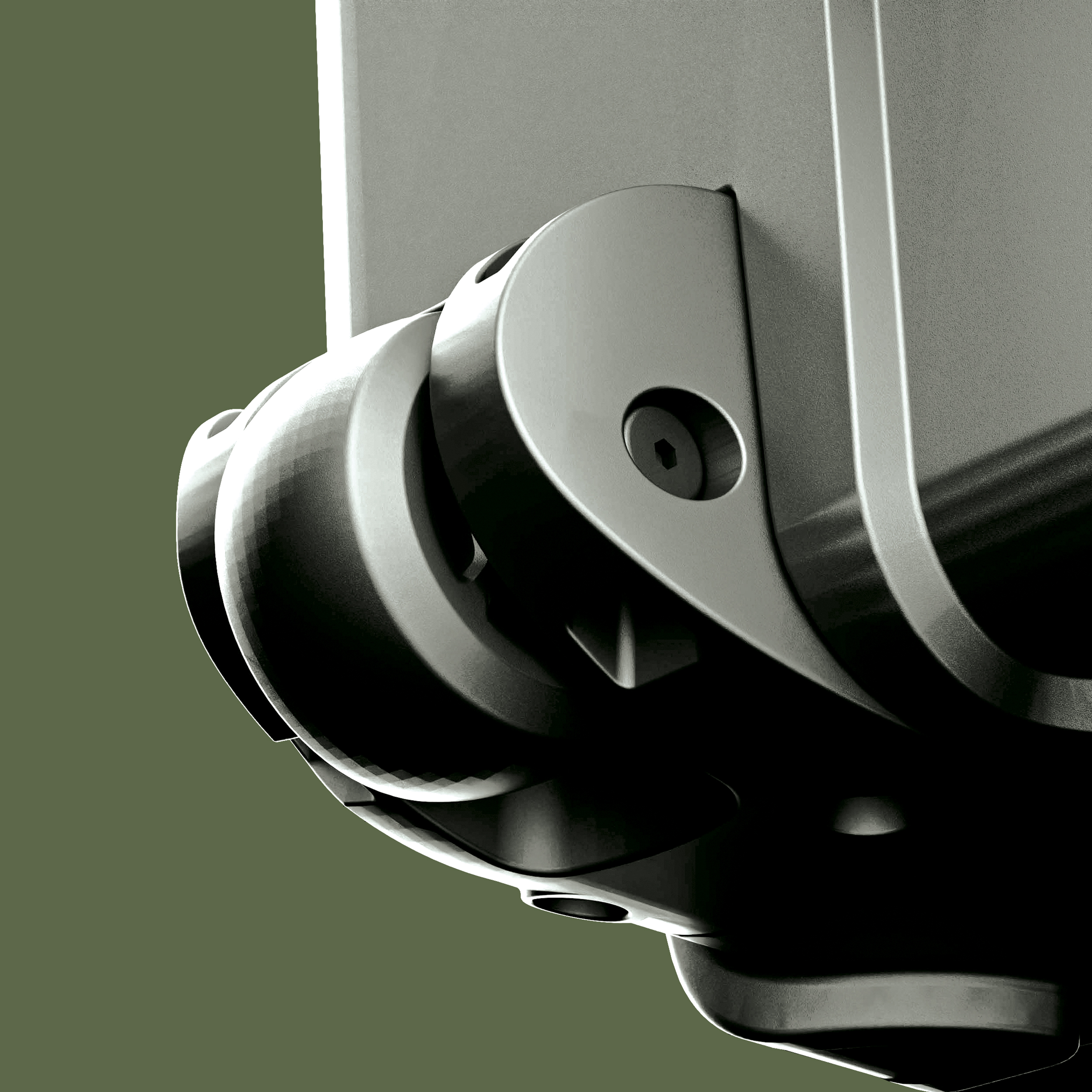

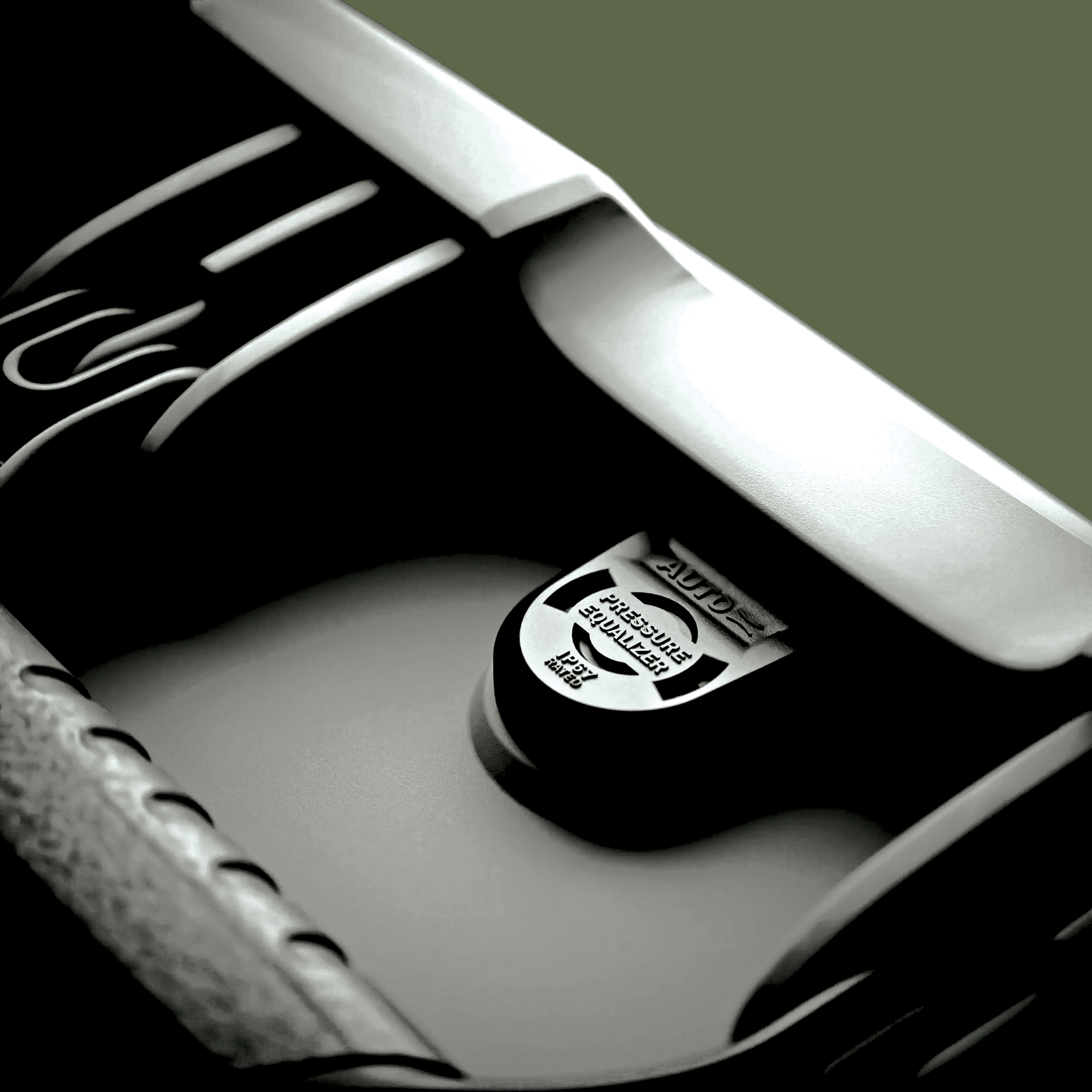

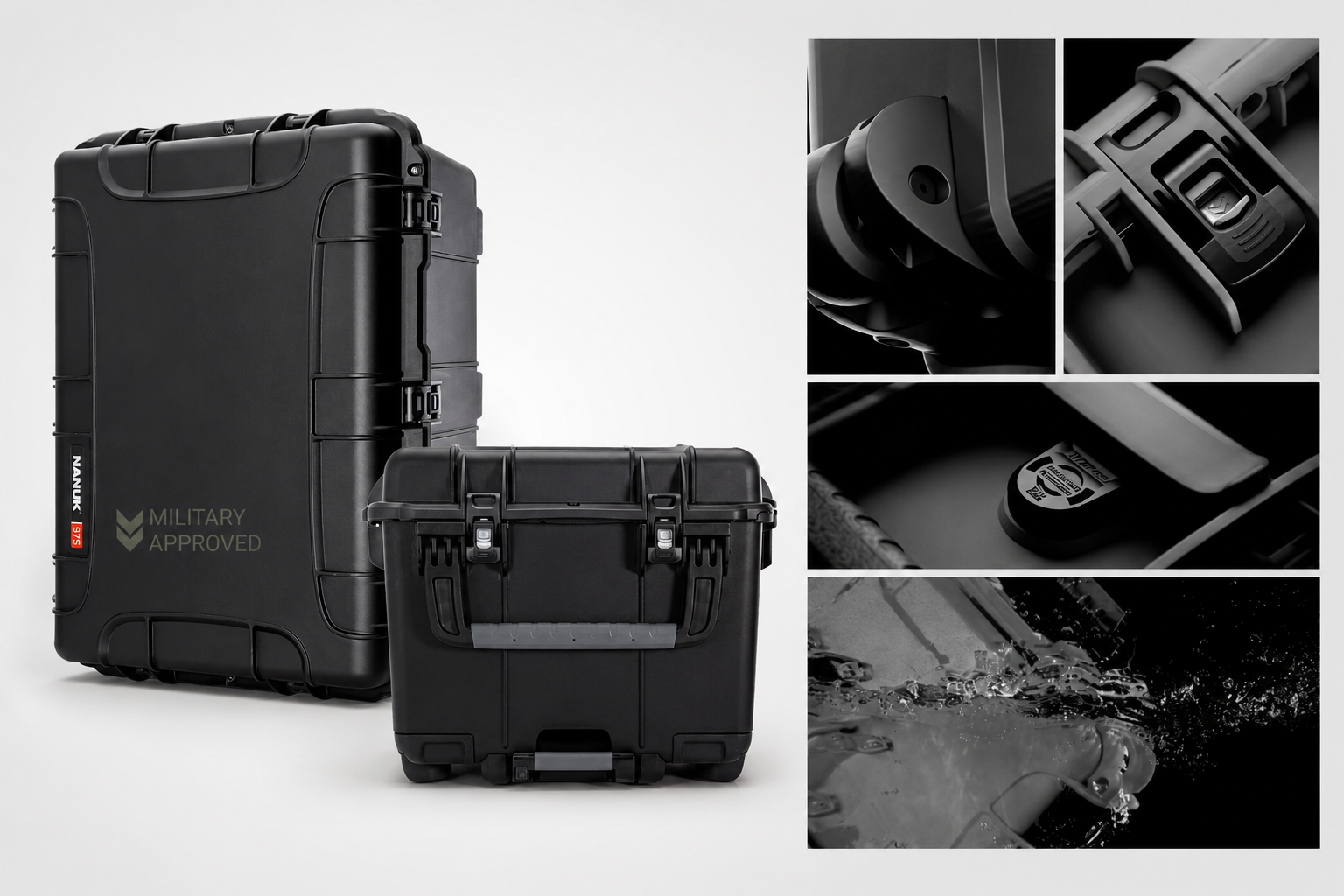

Кейси замість шаф. Ударостійкі корпуси, армовані гумою стандарту NK7, із рейтингом IP67, клапаном компенсації атмосферного тиску та триетапною системою замикання. Кейси форм-фактору L оснащені полікарбонатними колесами з поліуретановими вставками на підшипниках із нержавіючої сталі.

Тут варто бути реалістичним: колеса ефективні на твердому покритті. На ґрунті, піску або снігу переміщення 42-кілограмового кейса виконується вручну. Це не претензія до конструкції — це вимога до логістики розгортання, яку розрахунок має враховувати заздалегідь.

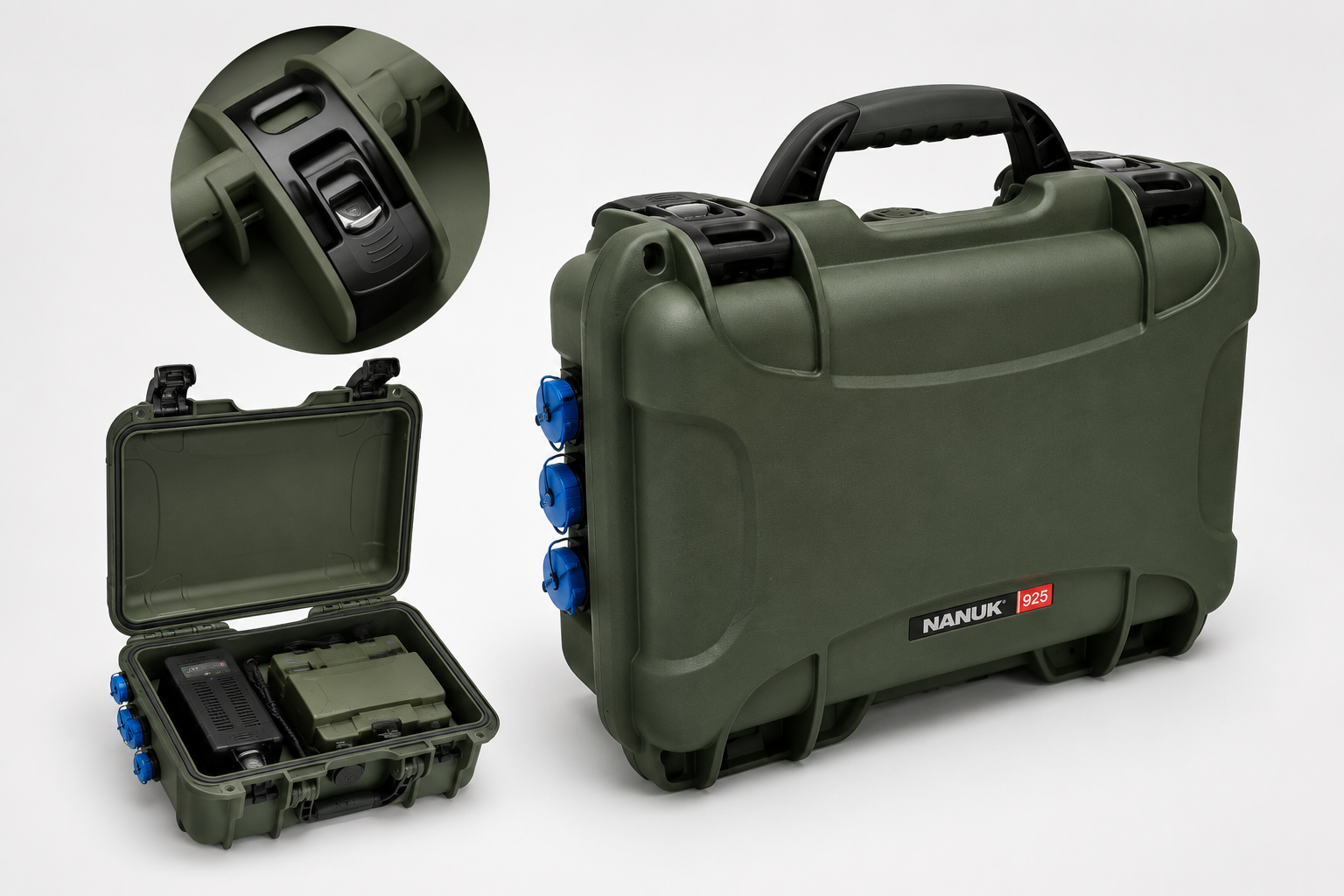

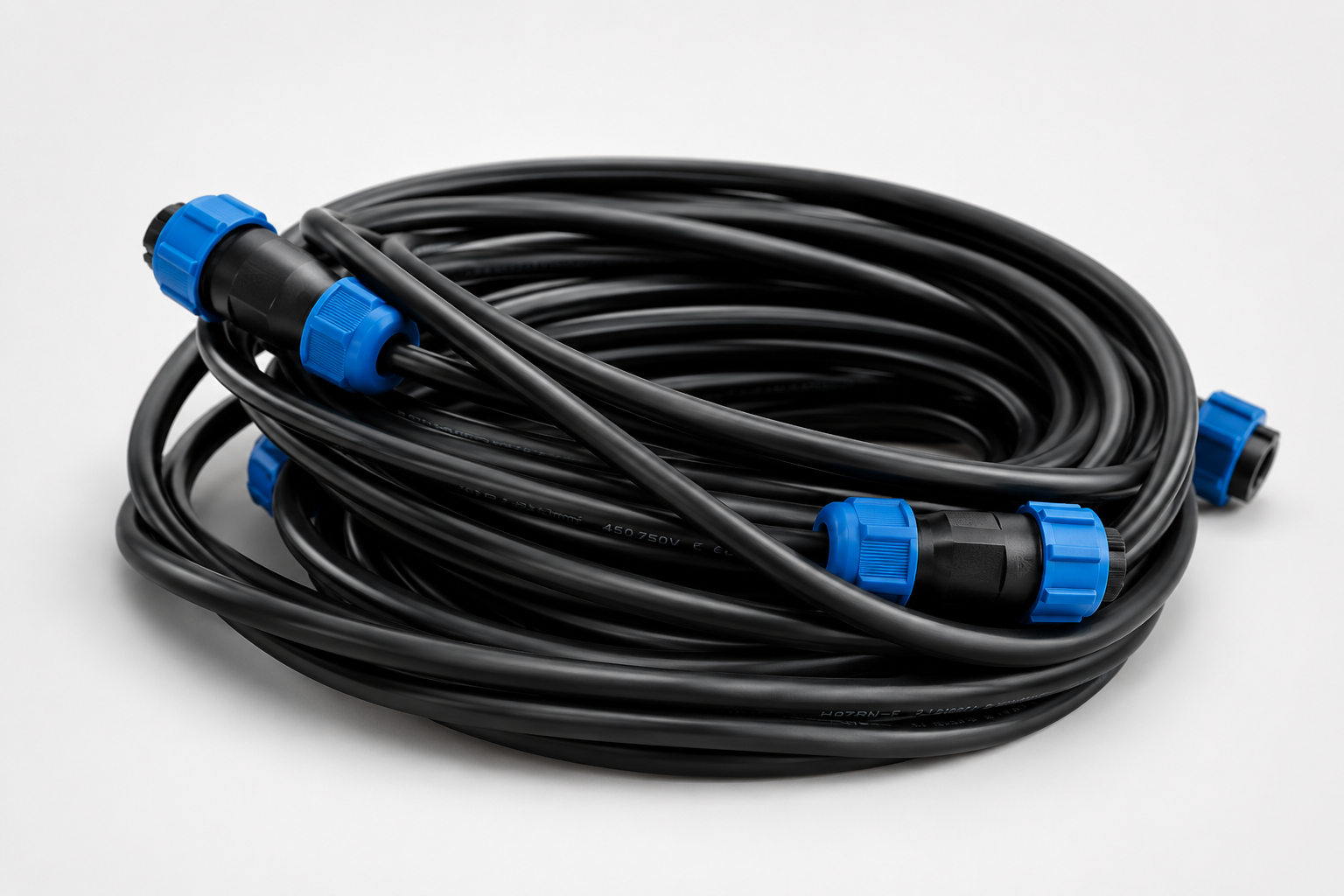

Промислові роз’єми замість монтажних робіт. Підключення нодів до блоків живлення виконується патч-кордами довжиною 5 м із попередньо встановленими роз’ємами під закрутку: мідні контакти з золотим покриттям, IP68, температурний діапазон −40…+85 °C. Жодних гермовводів, обтискань чи паяння в полі.

Захист самих нодів — IP66, IK10, робочий діапазон −35…+65 °C.

Енергетика: перевірка заявленої автономності

Блок живлення кожної пари нодів побудований на LiFePO₄-збірці ємністю 20 А·год при 18 В — це 360 Вт·год. Централь має власну збірку на 12 А·год при 18 В, тобто 216 Вт·год.

За заявлених 3 діб (72 години) це дає:

• Вузол

  БЖ пари нодів

  Запас енергії360 Вт·год

  Середня потужність за 72 год

  5,0 Вт на пару, тобто 2,5 Вт на нод

• Вузол

  Централь

  Запас енергії216 Вт·год

  Середня потужність за 72 год

  3,0 Вт

Отримані значення відповідають реальному споживанню мікрохвильового бар’єру цього класу разом із вбудованим радіомодулем, із запасом на роботу при від’ємних температурах та на радіообмін. Цифра «до 3 діб» виглядає консервативною оцінкою, а не маркетинговим округленням.

Заряд можливий від мережі 230 В або від низьковольтних мереж 12–48 В постійного чи змінного струму. Друга опція для польового сценарію важливіша за першу: комплекс заряджається від бортової мережі автомобіля. Це знімає залежність від наявності електрики на майданчику взагалі і робить цикл «розгорнули — відпрацювали — згорнули — зарядили в дорозі» замкнутим.

Умови заряджання при від’ємних температурах варто окремо узгодити з постачальником — для літієвих хімій це стандартне експлуатаційне питання, яке впливає на регламент зимового використання.

Радіоканал і безпека оператора

Дальність радіопередачі даних до централі — до 1000 м на відкритому просторі та до 500 м на пересіченій місцевості (лісові насадження, забудова). Показники можуть бути збільшені застосуванням зовнішніх антен.

Комплекс передбачає три режими роботи централі, що обираються галетним перемикачем: автономна, керована та керуюча. Два останні режими вимагають другого екземпляра централі та встановлюють між ними провідний зв’язок із виносом до 1000 м від периметра.

Призначення цих режимів прикладне: вони існують, щоб оператор не мусив фізично перебувати біля джерела радіочастотного випромінювання і біля самого об’єкта, що охороняється. Для більшості цивільних сценаріїв це надлишково. Для сценаріїв, зазначених у переліку застосувань першими, — ні.

Окремо передбачено режим радіотиші, захищений від випадкової активації. У цьому режимі централь не опитує сповіщувачі, а лише приймає від них тривожні сигнали.

Це двосторонній компроміс, і його треба формулювати прямо. Радіотиша знижує сигнатуру комплексу в ефірі.

Вибір режиму залежить від того, що для конкретної операції критичніше.

Ще одна властивість, яку слід називати відкрито: комплекс є активним засобом. Він випромінює у двох діапазонах одночасно — мікрохвильове поле бар’єрів у X-діапазоні та службовий радіоканал на 868 МГц. Це фізична основа його роботи, а не недолік конструкції. Але це означає, що комплекс не є прихованим засобом виявлення, і в сценаріях, де це має значення, розстановку слід планувати з урахуванням цієї властивості.

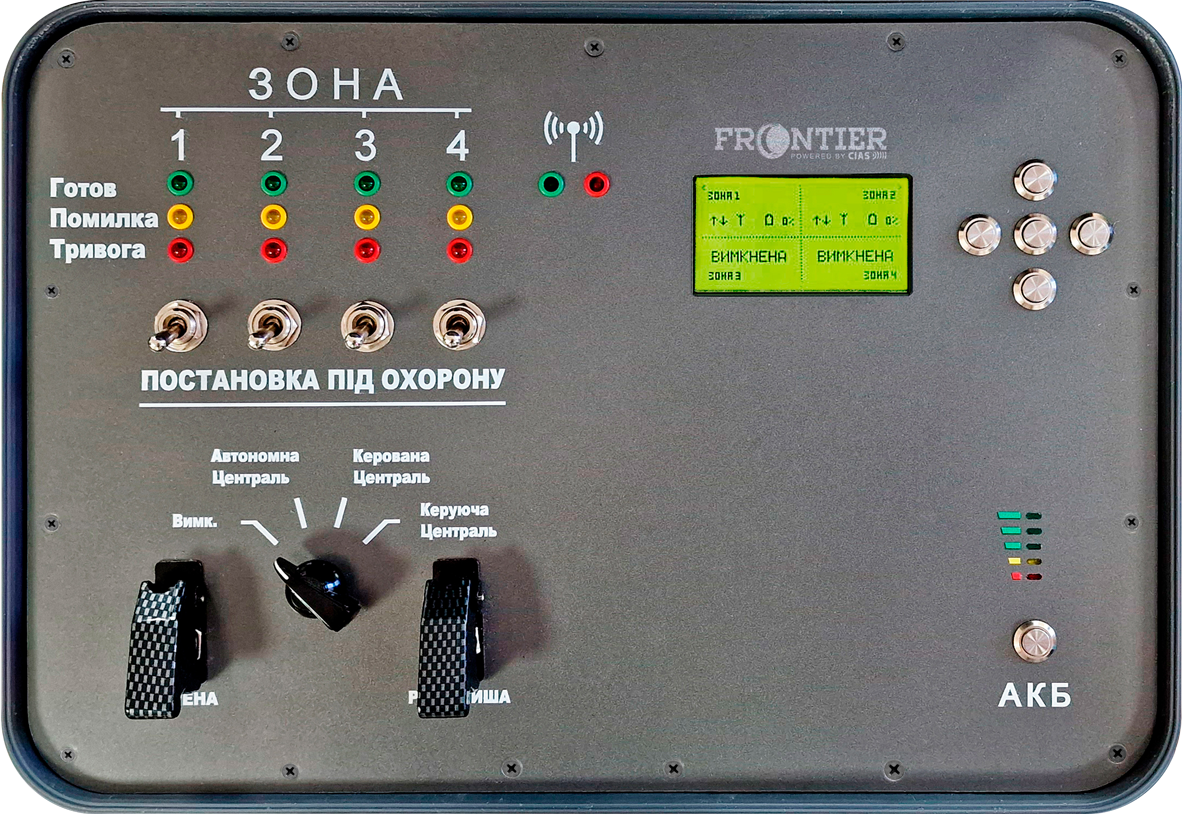

Що бачить оператор

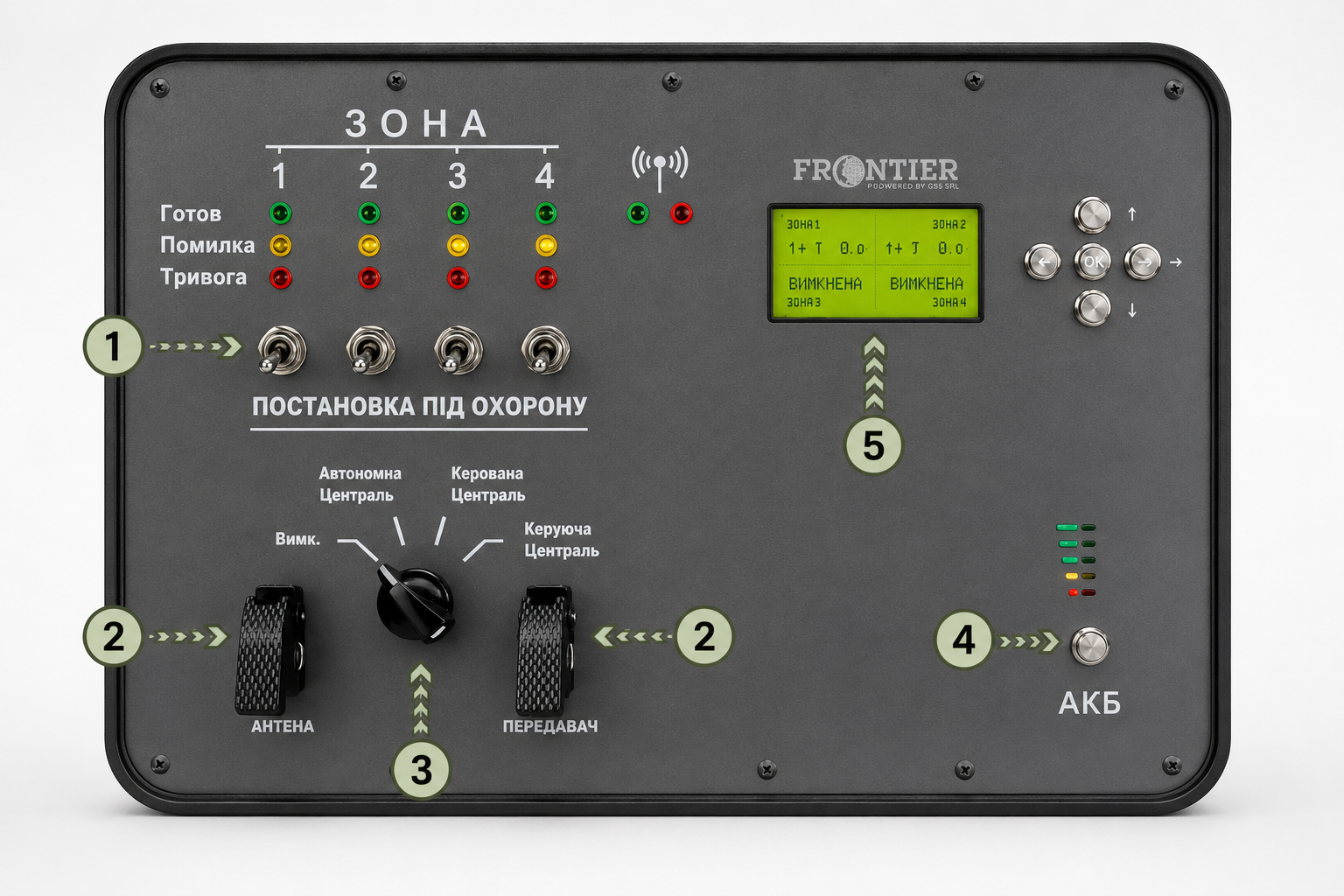

Панель управління централі побудована як інтерфейс, що не потребує окремого навчання. На ній розміщені:

1. перемикачі постановки під охорону чотирьох зон;
2. захищені від випадкової активації перемикачі режиму радіотиші та відключення вбудованої сирени;
3. галетний перемикач режимів роботи;
4. клавіша перевірки заряду АКБ з багаторівневим індикатором, що показує і прогрес зарядки;
5. інформаційний дисплей із навігаційними клавішами.

Світлодіодна індикація дублює стан кожної зони: «Готов», «Помилка», «Тривога». Додатково передбачено індикацію процесу радіочастотного прийому й передачі та потужну вбудовану сирену.

Набір даних, що виводиться на дисплей, заслуговує окремої уваги — він ширший, ніж очікуєш від портативного пристрою:

• Параметр

  Практичне значення

• Стан зони: вимкнена / під охороною / тривога

  Базовий контроль рубежу

• Доступність радіоканалу передачі даних

  Чи є зв’язок із конкретним нодом

• Індикація прийому-передачі пакетів

  Чи живий обмін просто зараз

• Рівень заряду АКБ сповіщувачів

  Скільки залишилось до втрати зони

• Потужність радіосигналу та відношення сигнал/шум

  Запас стійкості каналу — деградація видима до відмови

• Внутрішня температура корпусу сповіщувача

  Контроль умов роботи електроніки

• Тип події: тривога / тампер / відмова

  Диференційоване реагування

• Версія апаратної прошивки

  Ідентифікація конфігурації при сервісі

Найцінніші тут два останні рядки другої групи. Відображення відношення сигнал/шум і рівня заряду кожного сповіщувача означає, що оператор бачить деградацію до того, як вона стане відмовою. Це відрізняє інженерно зроблений пристрій від пристрою, який просто працює до моменту, коли перестає працювати.

Межі рішення

Комплекс вирішує задачу виявлення. Він не вирішує задачу реагування — і це слід закласти в план застосування, а не виявити на першому інциденті.

• Роздільність тривоги дорівнює зоні.

  Чотири сектори на 800 метрів периметра означають, що спрацювання локалізує подію з точністю до однієї сторони — тобто до 200 метрів рубежу. Комплекс відповідає на питання «звідки», але не «де саме».

• Немає відеопідтвердження.

  Комплекс не містить засобів візуальної верифікації. Кожна тривога вимагає або виїзду групи, або перегляду сектора іншим засобом. Це прямо визначає операційну вартість експлуатації: щоб отримати від системи повну користь, її варто доповнювати засобом спостереження — тепловізійним або освітленням із камерою — прив’язаним до тих самих чотирьох зон.

• Оператор прив’язаний до місця.

  Комплекс не інтегрується в централізований пункт спостереження. Максимальний винос централі — 1000 м провідним каналом у режимах керована/керуюча. Це локальний рубіж із локальним оператором.

• Тварини.

  Поведінковий аналіз побудований на моделях людини. У польових сценаріях — зокрема, при охороні техніки в полях — присутність великих тварин у зоні є реальним фактором, який варто перевірити на конкретному майданчику до постановки під охорону на всю ніч.

• Фіксована геометрія.

  Замкнутий чотирикутник зі стороною до 200 м. Майданчик іншої форми потребує окремої оцінки.

• Логістика.

  171 кг у п’яти місцях, транспорт і розрахунок мінімум з двох осіб.

Де рішення виправдане, а де ні

Чек-лист перед закупівлею

Питання, на які варто отримати відповідь до, а не після:

1. Якою є типова геометрія моїх майданчиків — чи вкладаються вони в замкнутий чотирикутник зі стороною до 200 м?
2. Чи є на цих майданчиках під’їзд транспорту до точок розстановки?
3. Скільки людей у розрахунку розгортання і хто саме їх готує?
4. Чим я підтверджую тривогу — які засоби спостереження працюють у парі з комплексом?
5. Хто фізично приймає тривогу і де він перебуває? Чи потрібен другий екземпляр централі?
6. Який регламент заряджання при від’ємних температурах?
7. Чи потрібна автономність понад 3 доби — і на скільки саме?
8. Які сценарії застосування вимагають режиму радіотиші, і хто ухвалює рішення про його вмикання?

Роль інженерного партнера

Комплекс не потребує проєкту в класичному розумінні — саме в цьому його сенс. Але він потребує коректної оцінки того, чи підходить конкретний майданчик під його фіксовану конфігурацію, і що має працювати з ним у парі, щоб виявлення перетворювалося на реагування.

FortiSec як розробник комплексу супроводжує саме цей етап: від оцінки типових майданчиків замовника до підбору засобів верифікації тривог і готового розрахунку розгортання.

Це та робота, яку доцільно виконати до закупівлі. Її результат — не специфікація, а зрозумілий сценарій застосування комплексу на ваших об’єктах.

Повна специфікація комплексу, схема розстановки на периметрі та характеристики всіх підсистем — у технічній брошурі.
