Шлюз-кабіни Gunnebo HiSec²: як влаштована і де доречна

Інженерний огляд

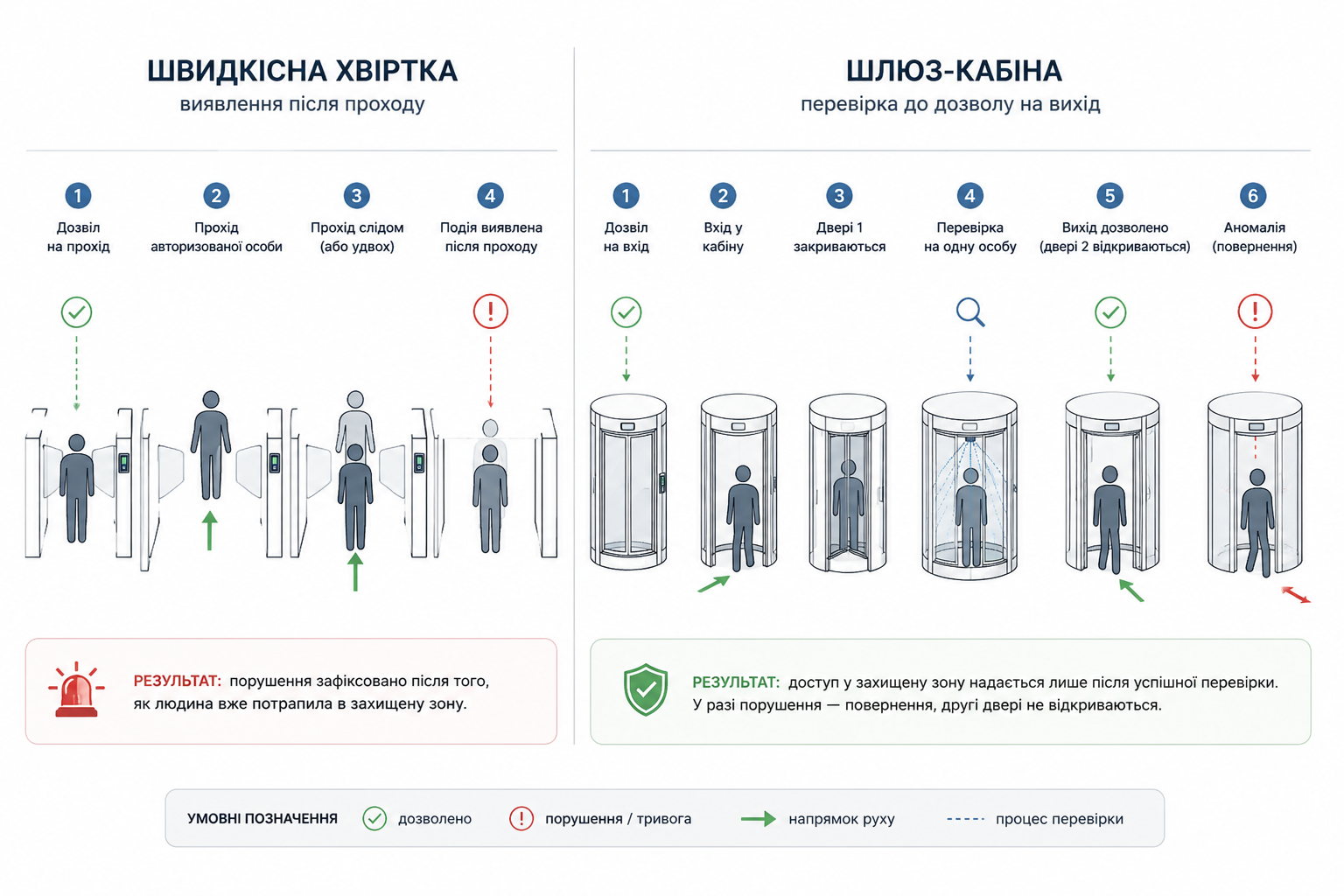

Різниця між виявленням і запобіганням

Як влаштована серія Gunnebo HiSec², який канал одноосібної детекції та яке виконання обрати, і за яких умов цей клас обладнання виправданий.

Сучасні точки проходу непогано виявляють нештатні ситуації. Швидкісні хвіртки фіксують спробу пройти слідом, турнікети з датчиками присутності розрізняють двох людей у створі, відеоаналітика позначає підозрілий прохід і передає подію оператору. Питання здебільшого не в тому, чи буде подія виявлена.

Питання в тому, що відбувається після виявлення.

У більшості конфігурацій відповідь однакова: система формує тривогу й записує подію. Людина при цьому вже перебуває в захищеній зоні. Далі все залежить від швидкості реагування охорони, від того, чи є оператор на місці, і від того, як він розставляє пріоритети між тривогами за зміну.

Шлюз-кабіна змінює саме цю частину послідовності. Перевірка виконується в замкненому об’ємі між двома взаємоблокованими дверима, і якщо її результат негативний, другі двері просто не відкриваються. Людина повертається туди, звідки зайшла, а реагування охорони залишається корисним, але перестає бути єдиним бар’єром.

В обох випадках рішення все одно ухвалюється до того, як людина покине кабіну — система оцінює не сам факт перетину, а те, що відбувається всередині замкненого об’єму, поки обидві двері ще зачинені. Час на це є, бо користувач нікуди не рухається.

Звідси випливає і головне обмеження класу. Перевірка потребує часу, а прохід стає послідовним: увійшов – дочекався – вийшов.

Шлюз-кабіна забезпечує достовірність проходу за рахунок пропускної здатності, і цей обмін закладений у сам принцип роботи, а не в характеристики конкретної моделі.

Далі про те, як цей принцип реалізований в шлюз-кабінах Gunnebo серії HiSec² і за яких умов він виправданий.

Місце HiSec² у портфелі виробника

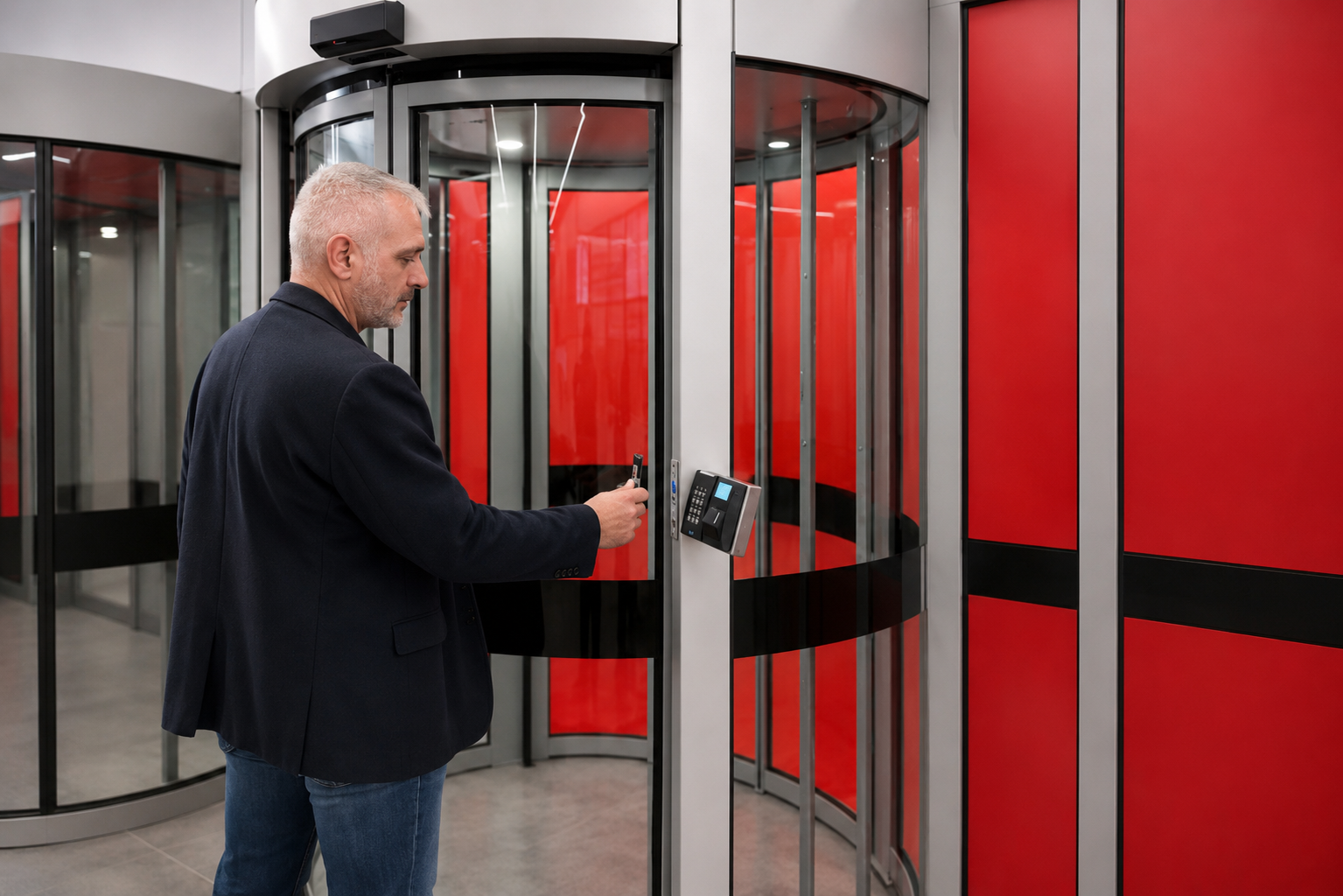

HiSec² – сімейство моторизованих шлюз-кабін високого рівня безпеки для внутрішнього або напівзовнішнього монтажу. У портфелі Gunnebo Entrance Control серія розміщена в категорії шлюз-кабін поруч із HiSec Nova, HiSec² LPS та ImmSec. Виробник орієнтує серію на урядові будівлі, банки, центри обробки даних та інші об’єкти підвищеного ризику.

Усередині сімейства варто розрізняти два напрями підвищення захисту.

Стандартні виконання масштабуються опціями: підвищені класи скління, посилений корпус за EN 1627 (RC2–RC4 залежно від моделі) та EN 1522 (FB4, FB6).

Лінійка HiSec² LPS – окреме підсімейство з незалежною сертифікацією стійкості до атаки за LPS 1175 Issue 8 C5 SR3. Це не опція до базової кабіни, а окремі виконання зі своїм переліком моделей.

Який саме рівень потрібен конкретному об’єкту – питання моделі загроз, а не каталогу. Його зазвичай узгоджують на старті проєктування, разом із вибором геометрії.

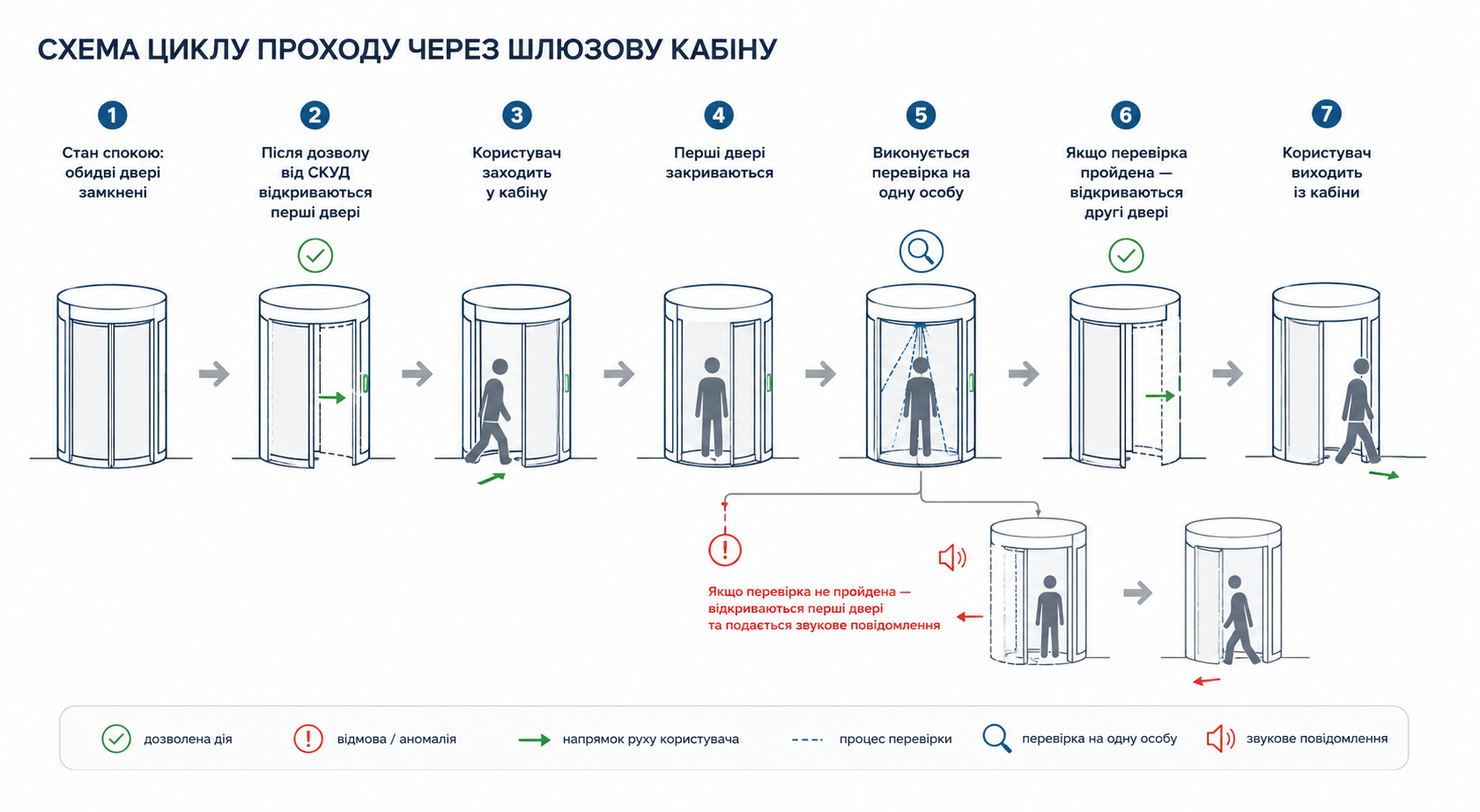

Як працює кабіна: цикл проходу

Базовий алгоритм однаковий для всіх виконань серії:

Паралельно працює контур безпеки користувача: при спрацюванні захисних датчиків двері реверсують і відкриваються повторно, щоб усунути перешкоду. Конструктивно це забезпечують чутливі кромки, активні інфрачервоні датчики в стелі для двостулкових виконань, контроль крутного моменту приводу та зворотний зв’язок за його положенням.

Що це означає для розрахунку. Тривалість циклу – це не «швидкість дверей», а сума часу на вхід, закриття, перевірку та відкриття. Саме тому паспортні 4–7 проходів за хвилину не масштабуються налаштуванням приводу. Якщо розрахункове навантаження на точку проходу вище, потік нарощують кількістю кабін, здвоєними виконаннями або комбінацією класів обладнання на різних рубежах.

Конструкція

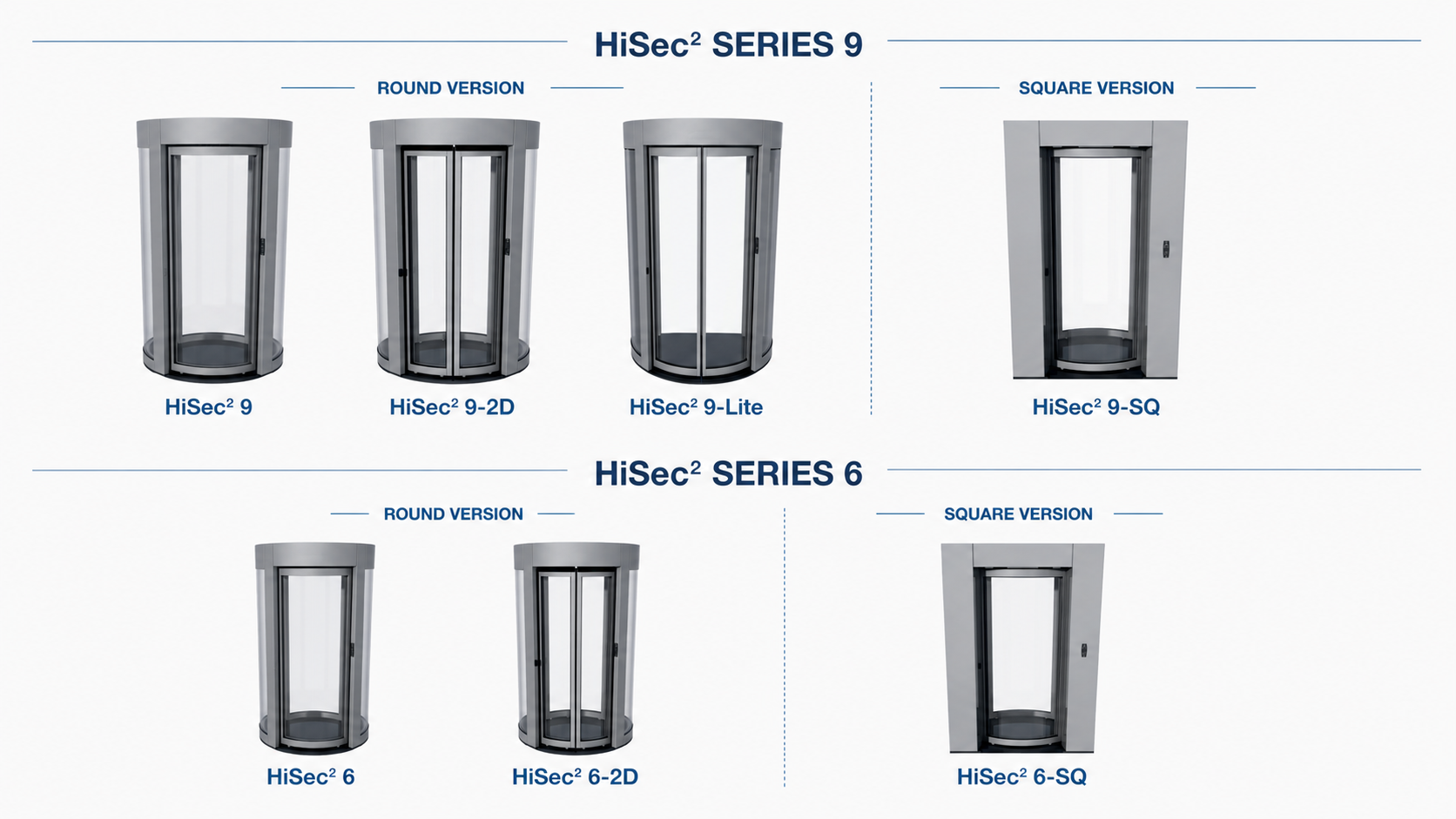

Серія випускається в круглих і квадратних виконаннях. Основні складові:

• пофарбований сталевий каркас;
• ламіноване безпечне скло різних класів захисту;
• стеля з шаруватого пластику, ламінована композитна основа;
• верхній привід із двома двигунами 24 В постійного струму, 50 Вт кожен;
• електромеханічні замки;
• керуюча електроніка на базі промислового комп’ютера під Linux.

Базове скління – 12 мм, клас BR1/S, P4A. Доступні підвищені класи BR2/S, BR3/S, BR4/S, BR4/NS, BR6/NS. Базова висота проходу – 2100 мм. Живлення – 230–240 В, 50–60 Гц, логічні кола 24 В постійного струму. Ступінь захисту оболонки – IP33.

Електричні параметри в документації подані з двох боків: загальна архітектурно-інженерна специфікація оперує номінальною потужністю близько 95 Вт, паспорти конкретних моделей – струмом споживання 1,4 А при 230 В (2,8 А при 115 В). Для попереднього розрахунку живлення зручно мати обидва значення; точні дані під обране виконання йдуть разом із паспортом моделі.

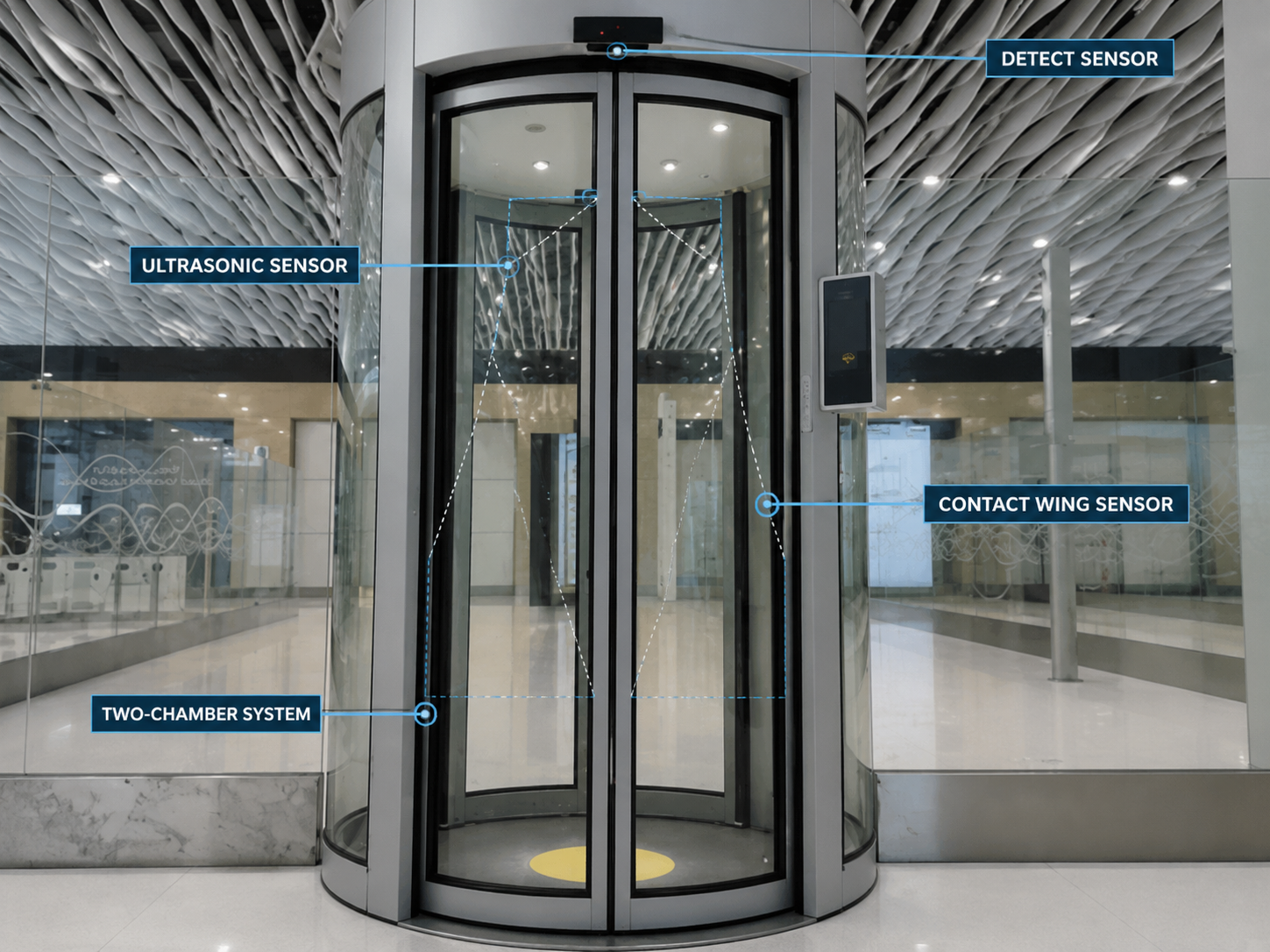

Одноосібна детекція: чотири канали й чотири профілі поведінки

Це ключовий вибір при формуванні специфікації. Виробник пропонує кілька способів переконатися, що в кабіні перебуває одна людина. Вони не взаємозамінні: кожен має власний профіль хибних відмов, і саме він визначає, наскільки комфортно система працюватиме з конкретною категорією користувачів.

Ультразвук. Оцінює зайнятий об’єм кабіни й порівнює його з допустимим порогом. Проста й перевірена логіка, добре працює там, де користувачі проходять без габаритного вантажу. Людина з великою сумкою або в об’ємному зимовому одязі може наблизитися до порога, тому в середовищах із багажем цей канал часто доповнюють іншим.

Двозонний контактний килим. Килим має дві зони; прохід відхиляється, якщо тиск прикладено поза центральною зоною. Фактично він примушує користувача стати в центр кабіни й добре виявляє другу пару ніг. Для людей з візком, милицями чи великим багажем потрібен окремий сценарій проходу.

Ваговий контроль. Реалізований на тензометричному датчику й підтримує три режими:

• контроль за максимальною вагою;
• контроль за ваговим діапазоном;
• передавання фактичної ваги в систему контролю доступу, яка й ухвалює рішення.

Третій режим найцікавіший архітектурно: рішення виноситься за межі кабіни, у СКУД, де вагу можна зіставити з профілем конкретного користувача. Він же потребує узгодження двох речей на старті – періодичності калібрування та правового режиму обробки таких даних про працівника.

NCI. Так Gunnebo позначає окремий, алгоритмічний канал детекції. Це аналітика зображення з елементами штучного інтелекту на базі двокамерної системи, яка підраховує кількість людей у кабіні. Виробник наголошує, що канал не реагує на сумки та інші неживі об’єкти, і застосовує резервування датчиків для протидії навмисним спробам заблокувати алгоритм виявлення. Для середовищ із багажем, візками та змінним сезонним одягом це, як правило, найзручніший варіант.

Датчик залишеного предмета доповнює картину: він фіксує предмет, залишений у кабіні після проходу, від розміру 50×50×30 мм.

Набір доступних каналів детекції відрізняється між виконаннями серії, а їх можна комбінувати. Який саме набір оптимальний для конкретного об’єкта, зазвичай стає зрозуміло після короткого обговорення профілю користувачів, очікуваного потоку та рівня ризику – це один із перших пунктів, який має сенс проговорити з інженерами до формування специфікації.

Режими роботи та поведінка у нештатних ситуаціях

Серія працює у трьох станах:

Перемикання станів на захищеному боці можливе ключовим перемикачем.

Поведінка при знеструмленні конфігурується: двері можуть як розблоковуватися, так і залишатися замкненими. Є одне логічне обмеження, закладене конструктивно: один або обидва напрямки можна налаштувати на розблокування, але обидва напрямки одночасно заблокованими залишатися не можуть. Значення за замовчуванням відрізняються між серіями й налаштовуються під сценарій об’єкта.

Пожежна сигналізація. Кабіна приймає сигнал через сухий контакт і може бути налаштована на відкриття захищених дверей, незахищених або обох.

Тут варто зробити одне проєктне уточнення.

Шляхи евакуації для зони, відділеної шлюз-кабіною, проєктуються окремо, і це питання зручніше закрити на стадії концепції, ніж на стадії погодження.

Протидія примусу та саботажу. Передбачені налаштовуваний поріг виявлення ситуації із заручником, датчики розкриття для сигналізації про спробу відкрити дах, тривожна кнопка для зовнішнього оповіщення, а також тривожні виходи через сухі контакти та послідовний інтерфейс – для відеоспостереження, світлозвукового оповіщення та віддаленого моніторингу.

Вибір виконання: геометрія та потік

Серія широка. Нижче – опорні позиції, яких достатньо для попереднього компонування.

Квадратні виконання мають опційний бічний вихід під 90°, що інколи вирішує компонувальну задачу без збільшення площі.

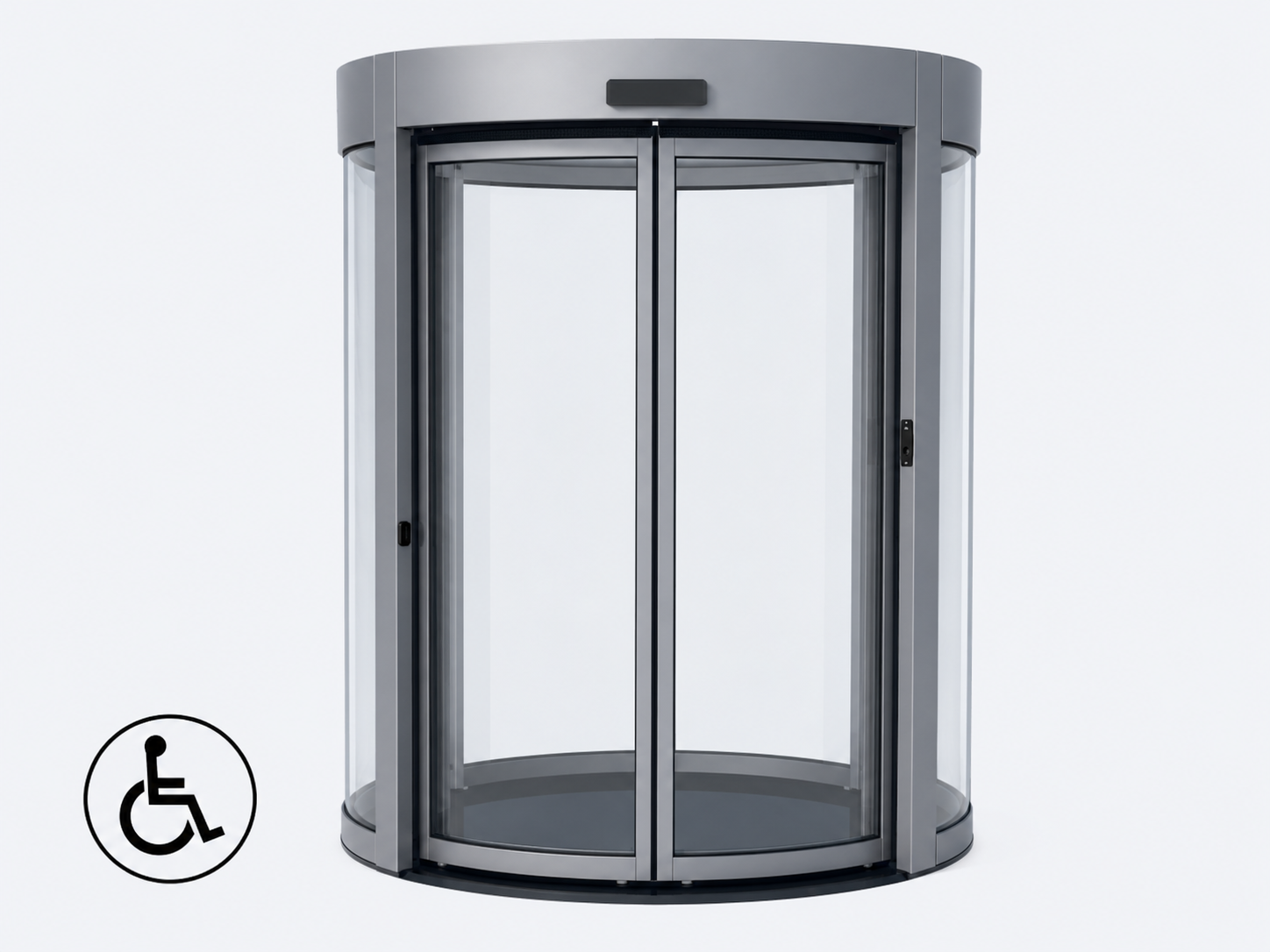

Логіка вибору, яку варто зафіксувати одразу. Ширина проходу й пропускна здатність – два незалежні параметри. Модель 10-2D з проходом 1050 мм обирають не заради потоку, а заради доступності для людини на візку. Потік нарощують інакше – здвоєними виконаннями серії 6, які дають 7 проходів за хвилину в одному корпусі шириною 1800 мм.

Перелік виконань і доступних до них опцій періодично оновлюється, тому актуальну конфігурацію та терміни постачання конкретної модифікації має сенс уточнювати на етапі підготовки пропозиції.

Інтеграція

Кабіна проєктувалася як вузол у складі більшої системи, а не як автономний пристрій. Штатно передбачені:

• взаємодія із системою контролю доступу за схемою «дозвіл / відмова»;
• інтеграція зчитувачів, розміщення як зовні, так і всередині кабіни;
• біометричні пристрої;
• однофакторна та двофакторна автентифікація;
• локальна мережа, шина CAN, послідовні інтерфейси RS232 та RS485;
• дискретні входи та виходи, сухі контакти;
• журнал подій, віддалене конфігурування та діагностика через програмне забезпечення виробника.

Такий набір покриває більшість типових архітектур. Якщо ж у технічному завданні є вимоги до конкретних протоколів обміну зі СКУД, до двостороннього обміну з платформою керування безпекою або до передавання подій у систему відеоменеджменту, конфігурацію інтерфейсів варто узгодити на старті: доступні варіанти залежать від виконання та складу керуючої електроніки.

Монтаж і будівельна готовність

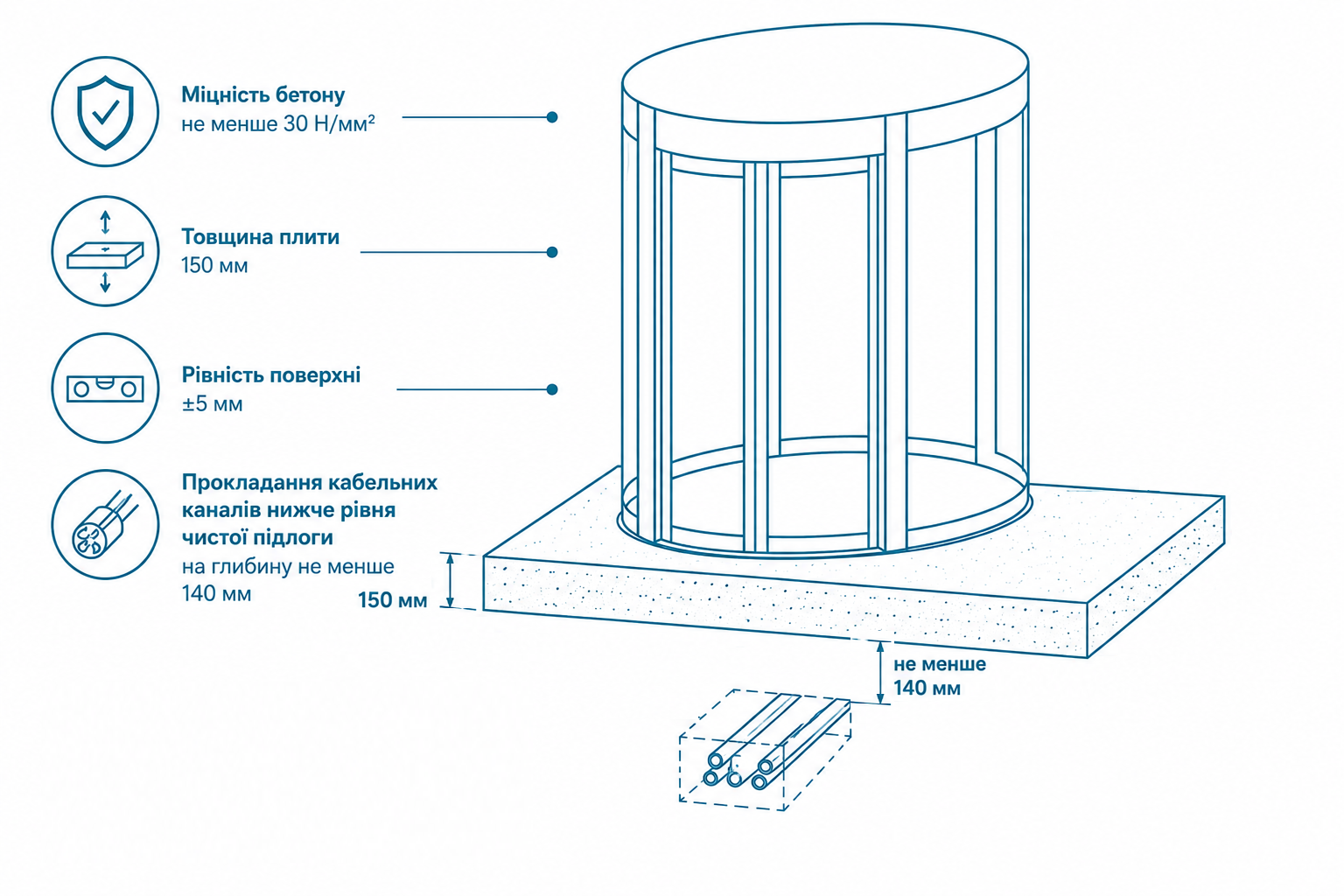

Кабіна постачається зібраною, для встановлення потрібне підіймальне обладнання. Вимоги до основи:

• бетон міцністю від 30 Н/мм²;
• товщина плити 150 мм;
• рівність поверхні ±5 мм;
• прокладення кабельних каналів нижче рівня чистої підлоги на глибину не менше 140 мм.

Заявлений ресурс – близько 2 млн циклів (для лінійки LPS – 1,5 млн), середній час відновлення після відмови – до 30 хвилин, робочий температурний діапазон – від −10 до +45 °C залежно від виконання.

Наслідок для графіка проєкту. Вимоги до основи й кабельних каналів формуються на стадії будівельної готовності приміщення, а не на стадії монтажу СКУД. Якщо шлюз-кабіна з’явилася в проєкті після влаштування підлоги, у кошторисі виникають додаткові будівельні роботи. Це найчастіша причина непередбачених витрат на таких вузлах – і водночас найлегше усувна, якщо рішення про шлюз ухвалене вчасно.

Де шлюз-кабіна виправдана, а де доречніший інший клас обладнання

Виправдано:

• центри обробки даних, машинні зали, зони розміщення обладнання клієнтів;
• захищені службові зони банків;
• урядові та відомчі відсіки з обмеженим допуском;
• дослідницькі підрозділи, фармацевтичне виробництво;
• зони керування критичними технологічними процесами.

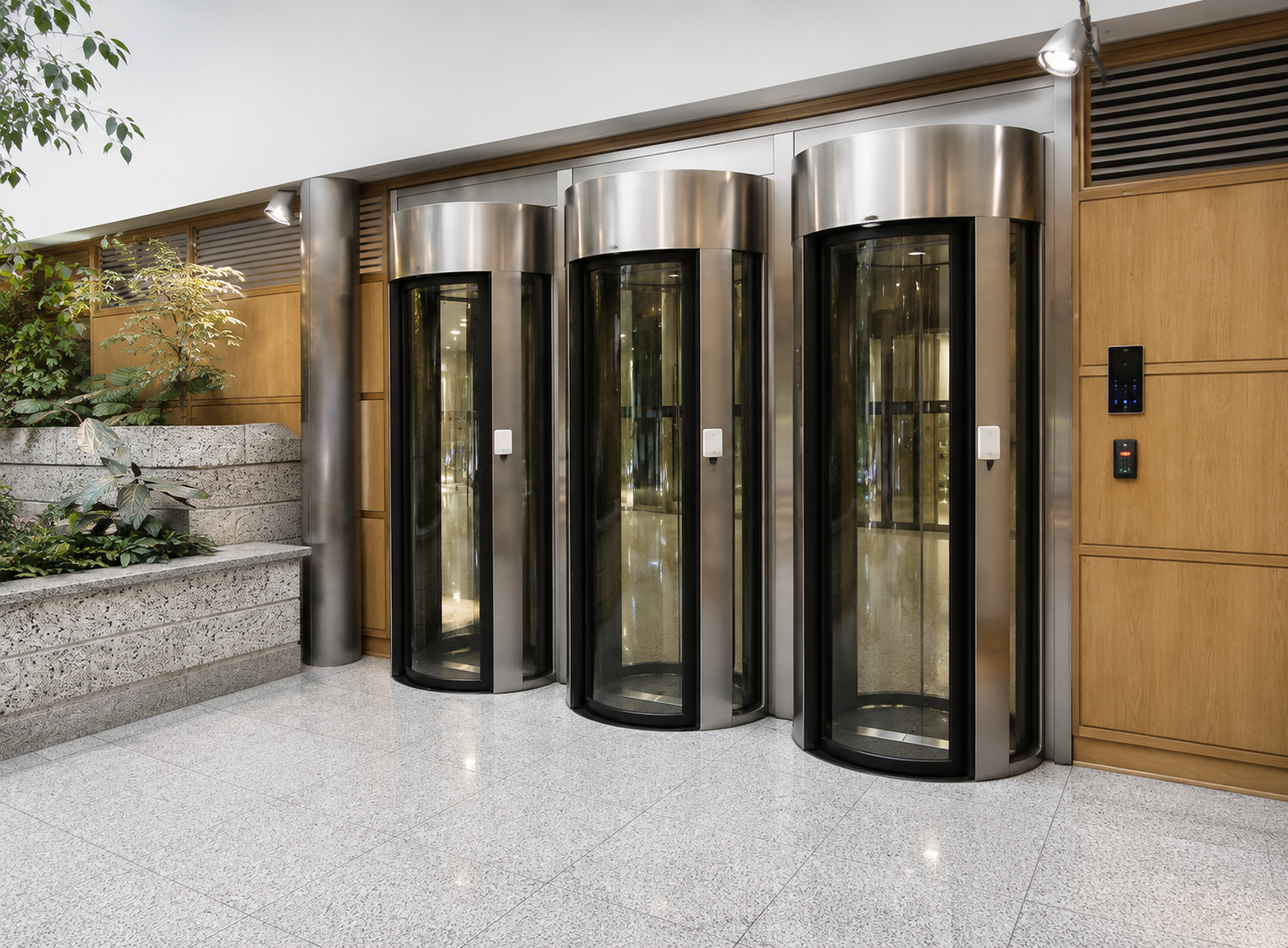

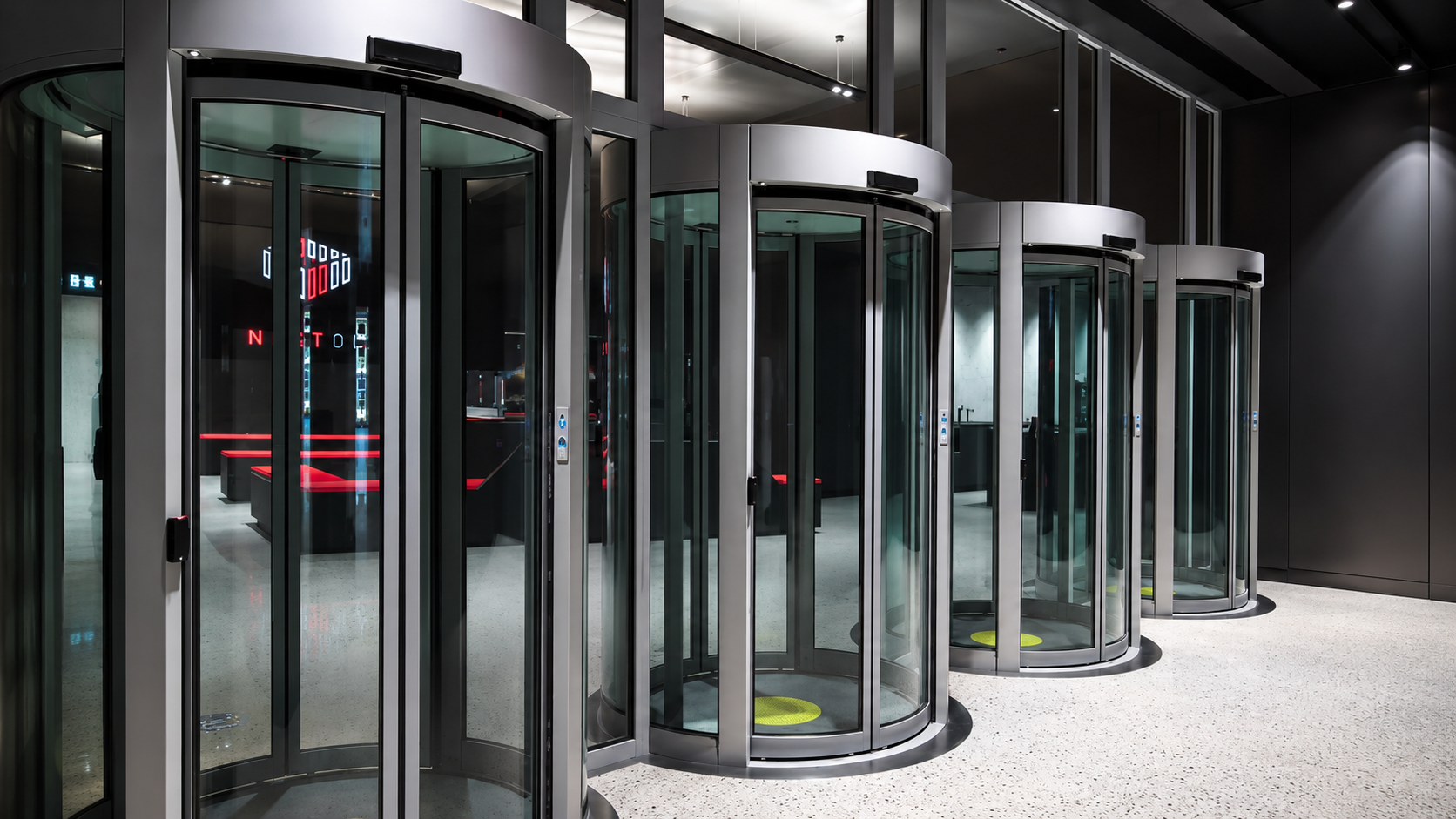

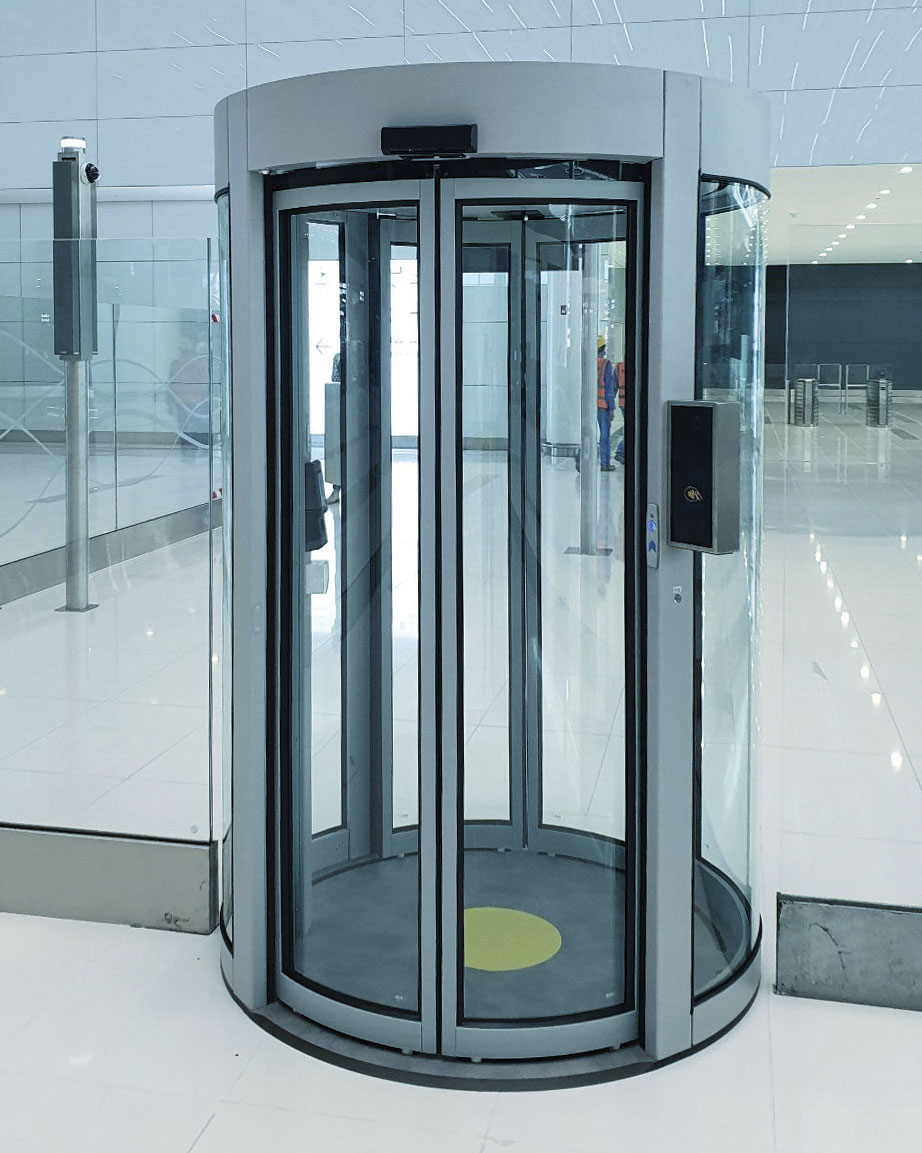

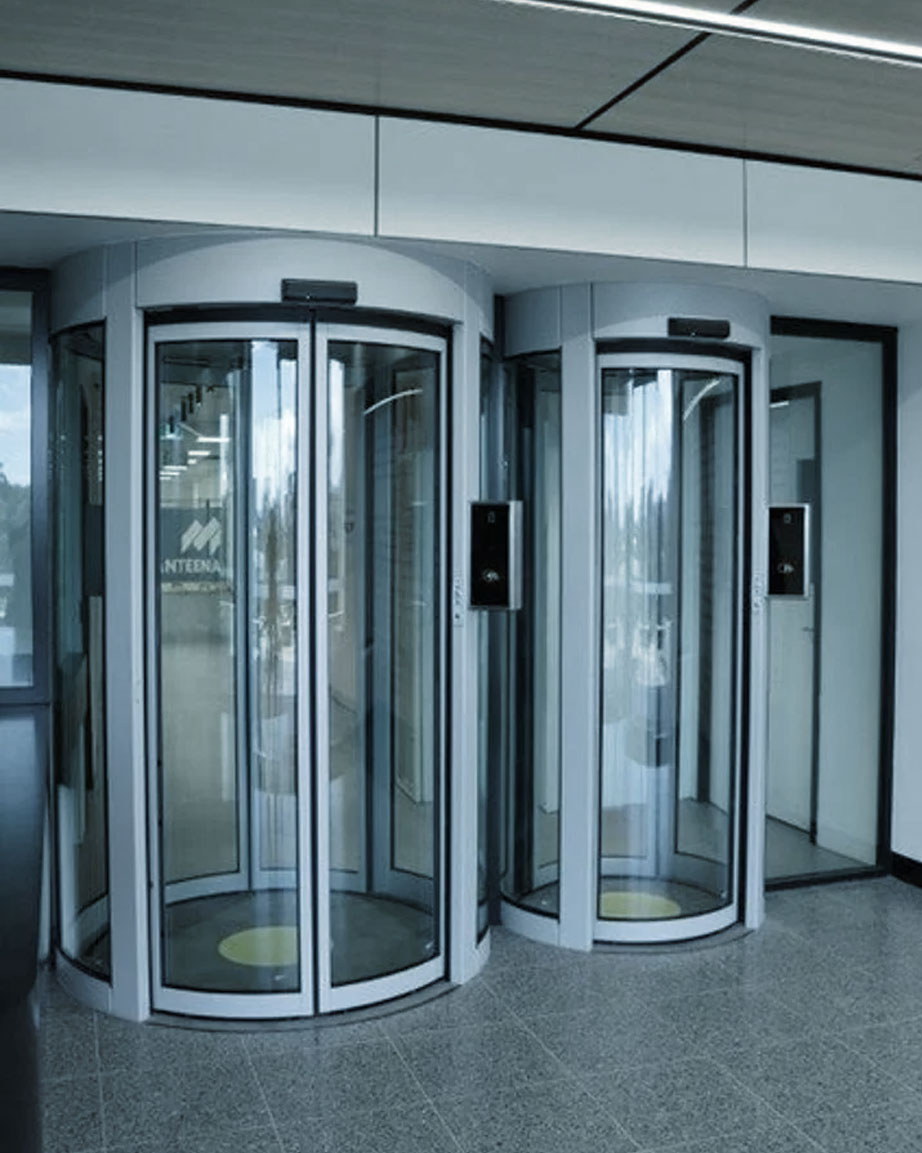

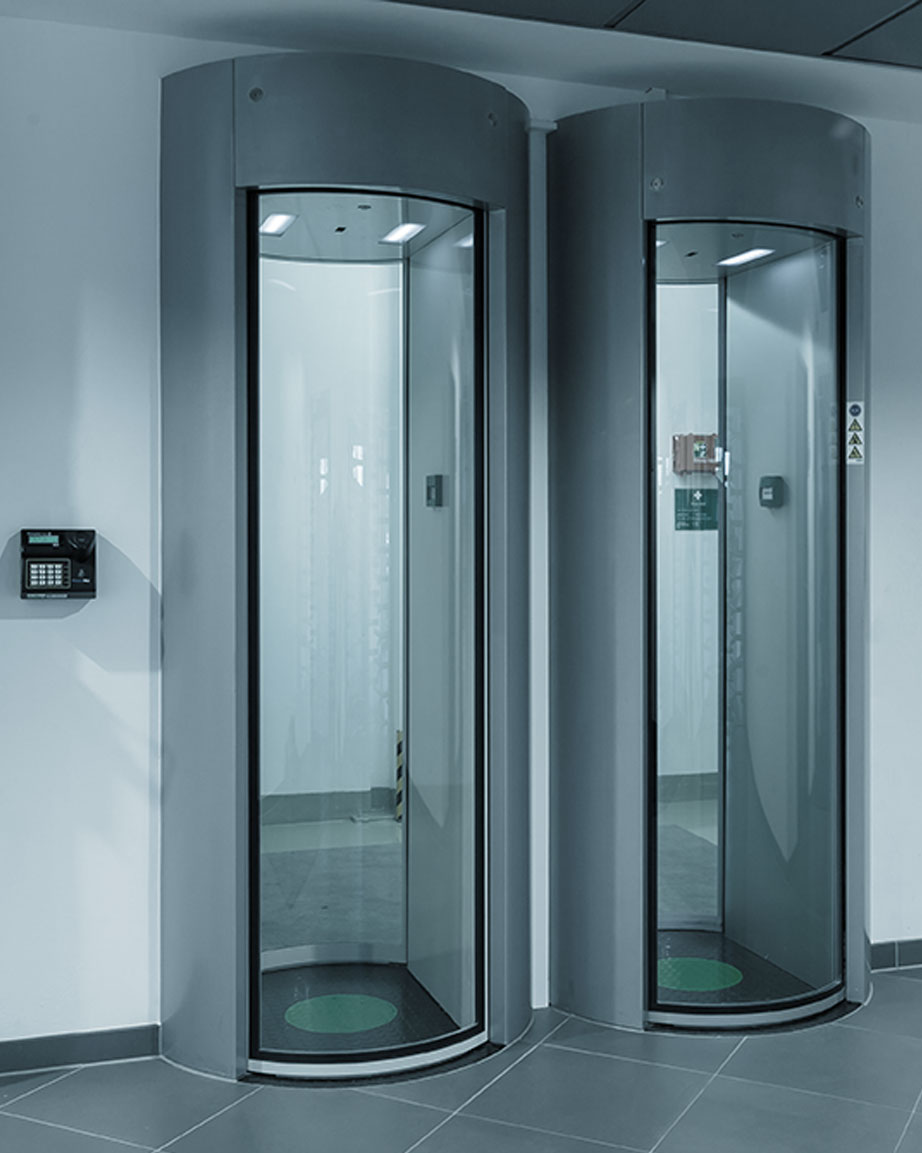

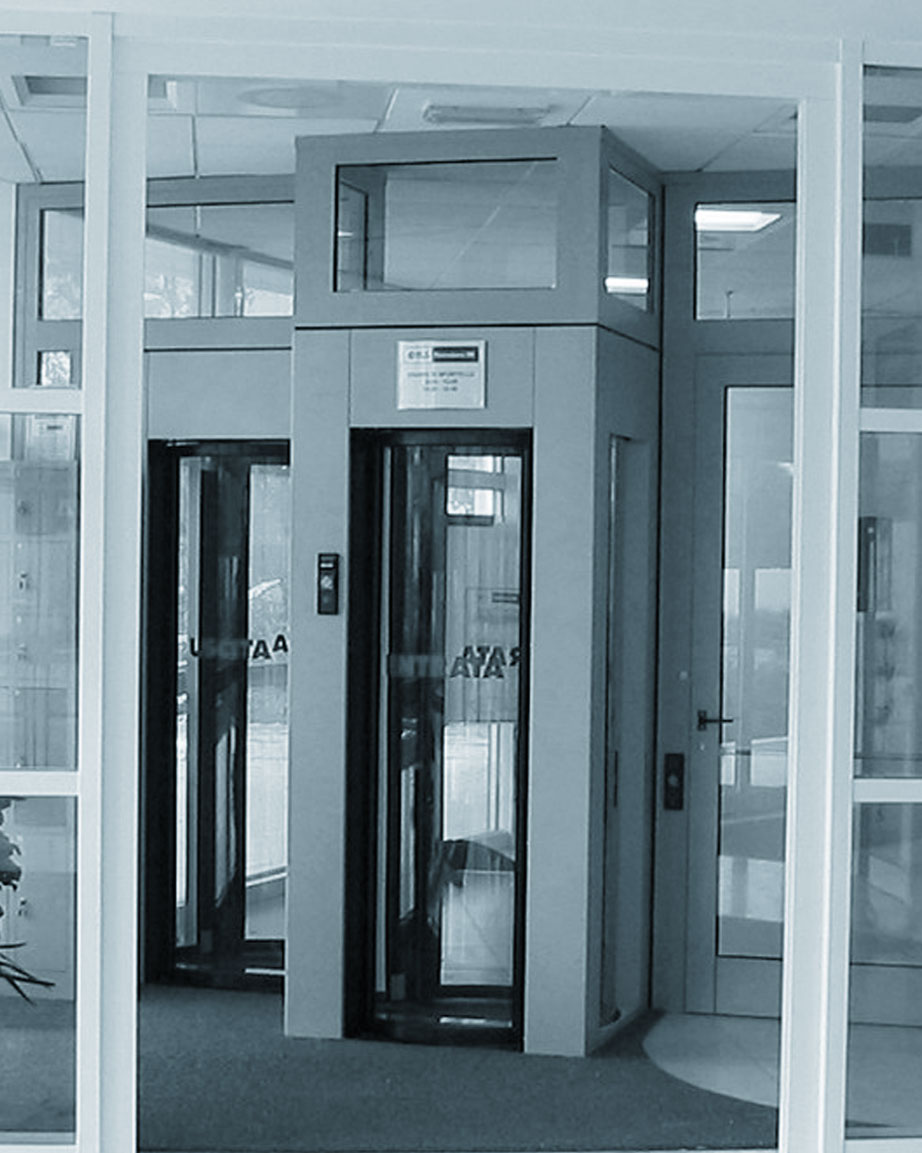

Малюнок 10. Приклад застосування: контроль доступу до машинного залу центру обробки даних

Варто розглянути обладнання інших типів:

• основний вхід до будівлі з масовим ранковим потоком;
• зони прийому відвідувачів, де ключова метрика – час обслуговування піку;
• сценарії, де головна вимога – швидкість проходу, а не його достовірність.

Це узгоджується з логікою портфеля Gunnebo: поруч із HiSec² компанія пропонує окремі лінійки швидкісних хвірток та обертових дверей саме для інтенсивного потоку. Шлюз-кабіна не є їх заміною – вона працює на інших рубежах, зазвичай усередині будівлі, після зовнішнього контуру контролю доступу.

Саме тому найкращі результати дає багаторівнева схема: швидкісні хвіртки на вході до будівлі, шлюз-кабіна – на межі захищеної зони.

Питання, які варто прояснити на старті

Стаття дає уявлення першого рівня. Точна конфігурація формується після кількох уточнень, які швидше зняти в розмові, ніж у листуванні:

• який канал одноосібної детекції оптимальний для вашої категорії користувачів і чи потрібна комбінація каналів;
• який рівень стійкості достатній – опції для стандартних виконань чи сертифікована лінійка LPS;
• яка геометрія проходить у наявне компонування і чи потрібна доступність для людини на візку;
• як кабіна стикується з наявною СКУД і які інтерфейси задіяти;
• який стан дверей закладати при знеструмленні та за сигналом пожежної сигналізації;
• які терміни постачання обраної модифікації з потрібним набором опцій.

Висновок

Gunnebo HiSec² – технічно зріла серія шлюз-кабін із широким набором виконань, кількома альтернативними каналами одноосібної детекції та можливістю дійти до сертифікованої стійкості до атаки через лінійку LPS.

Це не універсальний варіант для входу й не заміна швидкісних хвірток. Це вузол фізичного контролю на межі захищеної зони, який дає достовірність проходу в обмін на пропускну здатність. Там, де така достовірність є вимогою, а не побажанням, серія закриває свій сценарій надійно – за умови, що геометрія, набір детекції, інтерфейси та шляхи евакуації узгоджені на стадії концепції, а не після монтажу.
